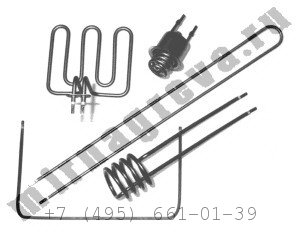

ТЭН, трубчатые электронагреватели, трубчатые электронагреватели, блок тэн

Гибкие нагреватели, змеевики

Керамические нагревательные элементы с открытой спиралью (керамические ТЭНы)

Электронагреватели трубчатые ТЭН (круглые ТЭНы)

Оребренные трубчатые
нагревательные элементы (ТЭНР)

трубчатые электронагреватели
из непрозрачного темного кварцевого стекла

ТЭНЫ для вакуумных диффузионных насосов

трубчатые электронагреватели(ТЭНы, блок ТЭН, гибкие нагреватели) используются практически в любой нагревательной технике. Гибкие нагреватели способны хорошо принимать форму и обладают великолепными механическими и электрическими свойствами (длительный срок службы, стабильность работы, высокая прочность). В большинстве случаев могут использоваться стандартные трубчатые электронагреватели, для особых технических задач возможны специальные типы ТЭНов. Например, нагревательный элемент на основе нихромовой проволоки, залитый в порошек оксидом магния, обладающего хорошей теплопроводностью (при высоких температурах), идеально подходит для применения в качестве ТЭНа.

Гибкие нагреватели змеевики (гибкий ТЭН)

Гибкий нагревательный змеевик, гибкий тэн Гибкий нагревательный змеевик, гибкий тэн


Квадратичные нагревательные змеевики из нержавеющей стали (тэны) Тип нагревателей 1.4541 хорошо зарекомендовал себя как промышленный стандарт для использования в отопительных панелях и горячеканальных распределителях. По сравнению с обычными трубчатыми нагревательными элементами круглого сечения, которые должны сгибаться в нужную форму машинным способом, квадратичные нагревательные змеевики могут сгибаться в любую форму непосредственно заказчиком. Квадратичная форма нагреваемой длины означает до 80 % большую теплоотдающую поверхность по сравнению с соответствующим круглым диаметром. Простой монтаж квадратичного нагревательного змеевика вручную делает ненужными высокие технические затраты при заливке, запайке или цементации формованных круглых нагревательных элементов.

В качестве специального исполнения возможен также мягкий вариант квадратичных змеевиков из никеля (2.4068). За счет своей мягкой, хорошо принимающей форму оболочки из никеля эта модель пригодна для ручного монтажа даже с круглым сечением. Кроме того, никель обладает лучшей теплопроводностью по сравнению со сталью.

Монтаж

Монтаж гибкого тэна

Возможные подсоединения

Разъем Стандарт На заказ

Плоский разъем 6,3 мм

Подсоединение для гибких ТЭНов

Подсоединение для гибких ТЭНов

Стандарт (со склада)

Подсоединение для гибких ТЭНов

Подсоединение для гибких ТЭНов

По запросу: с винтовым зажимом

Штырьковый вывод

Подсоединение для гибких ТЭНов

Стандарт (со склада)

Подсоединение для тэн

По запросу: с соединительной керамической клеммой

Установочный винт (с резьбой) M3 / M4

Подсоединение для тэн

Стандарт

Подсоединение для тэн

По запросу: с гайкой и подкладной шайбой

Соединительный провод

Подсоединение для тэн

По запросу

Подсоединение для тэн

По запросу: с защитной трубкой

Конструктивная спецификация, допуск

Мощность +5% /-10%
Сопротивление -5% / +10%
Устойчивость к высокому напряжению 1500 В
Сопротивление изоляции (при 1000В) >10 M
Ток утечки (холодный) <0,1 мА
Макс. рабочая температура 750 °C
Допуск на длину ±5 мм




Таблица выбора длина/ мощность

Сечение ¦ 4,5x4,5 мм ± 0,05
O 5,0 мм± 0,10
¦ 6x6 мм ± 0,05 O 6,5 мм ± 0,10 ¦ 8x8 мм ± 0,05
O 8,5 мм ± 0,15
Гибкий тип Квадратичный стальной
(никелевый)
Квадратичный стальной
(никелевый)
Квадратичный стальной
(никелевый)
Минимальный радиус сгиба 12 мм 15 мм 20 мм
Необогреваемая длина 25 мм ±5 30 мм ±5 40 мм ±5

Стандарт Стандарт
6x6 квадратичный стальной змеевик со склада
Стандарт
Общая длина [мм] > Мощность [Вт] 230 В
250 200 - -
300 250 - -
350 300 550 -
400 350 650 -
450 400 750 -
500 450 800 -
550 500 900 -
600 550 1000 -
650 600 1100 -
700 650 1200 -
750 700 1300 -
800 750 1350 -
850 800 1450 -
900 850 1550 2100
950 900 1650 -
1000 950 1750 2300
1050 - 1850 -
1100 - 1950 2500
1150 - 2050 -
1200 - 2100 2700
1250 - 2200 -
1300 - 2300 2900
1350 - 2400 -
1400 - 2500 3100
1450 - 2600 -
1500 - 2700 3300
1550 - 2800 -
1600 - - 3500
1700 - - 3700
1800 - - 3900
1900 - - 4100
2000 - - 4300



трубчатые электронагреватели круглые (трубчатые ТЭНы)

Круглые трубчатые электронагреватели используются в основном для нагрева потока воздуха или жидкости. Максимальная длина данного типа нагревателей - 4400 мм. ТЭНы могут быть поставлены как в распрямленном виде, так и по чертежу заказчика в изогнутом виде. Для подключения нагревателей возможны различные исполнения выводов. Стандартные исполнения -плоский разъём или присоединяющий болт.. Для удобства монтажа нагреватели могут быть снабжены ввинчивающимися ниппелями или фланцами.



Круглый трубчатый нагревательный элемент, круглый тэн



Возможные размеры

6,25 мм

6,4 мм

7,0 мм

8,0 мм

8,5 мм

10,0 мм

10,2 мм

11,0 мм

12,0 мм

16,0 мм

21,0 мм


Возможные материалы

1.4306

1.4401

1.4876

2.4858

Медь

1.4541

(Возможна не каждая комбинация ∅/ материала).

Нагреватели для непрямого нагрева емкостей из нержавеющей стали

ТЭНы, нагреватели для непрямого нагрева емкостей из нержавеющей стали ТЭНы, нагреватели для непрямого нагрева емкостей из нержавеющей стали ТЭНы, нагреватели для непрямого нагрева емкостей из нержавеющей стали

При использовании данного типа нагревателей исключается прямой контакт нагревателя с нагреваемым веществом. Такие нагреватели удобны при нагреве агрессивных сред, вязких веществ, и в случаях когда контакт вещества в поверхностью ТЭНа не допустим. Кроме того, благодаря непрямому нагреву емкостей предотвращается отложение извести на нагревательном элементе и значительно облегчается чистка емкостей. Основные области применения данных нагревателей: фабрики-кухни, передвижные кухни в тяговом электрооборудовании, широкое применение в промышленности.

Плоские трубчатые электронагреватели

ТЭНы, плоский трубчатый нагревательный элемент ТЭНы, плоский трубчатый нагревательный элемент ТЭНы, плоский трубчатый нагревательный элемент
ТЭНы, плоский трубчатый нагревательный элемент ТЭНы, плоский трубчатый нагревательный элемент

Плоский трубчатый электронагреватель сечением 11,5 мм х 6, 2 мм может иметь длину до 1500 мм. Поставляется в прямом и скрученном виде. Основное преимущество нагревателя данного типа заключается в относительно небольших размерах и выводом с одной стороны.


Оребренные трубчатые электронагреватели (электронагреватели ТЭНР, ТЭН воздушный)

Оребренные трубчатые электронагреватели, оребренный тэн Оребрённые трубчатые электронагреватели - идеальное решение для нагрева потока воздуха или газа. Ребра увеличивают теплоизлучающую поверхность используемого трубчатого нагревательного элемента в несколько раз.
Оребренные трубчатые электронагреватели, оребренный тэн, электронагреватели ТЭНР, ТЭН воздушный

Оребренные трубчатые электронагреватели U-образные, оребренный тэн U-образный, электронагреватели ТЭНР, ТЭН воздушный Оребренные трубчатые электронагреватели распрямленные, оребренный тэн распрямленный

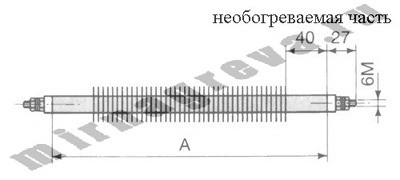

Основные характеристики трубчатых нагревателей в распрямлённом виде


Длина A [мм] Мощность [Вт] Вес [кг]
400 700 0,650
450 800 0,740
550 1000 0,900
650 1200 1,060
700 1300 1,150
800 1500 1,310
950 1800 1,550
1050 2000 1,720
1300 2500 2,130
1550 3000 2,530
1800 3500 2,940
2050 4000 3,350

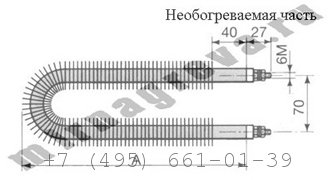

Основные характеристики U-образных трубчатых нагревателей


Длина A [мм] Мощность [Вт] Вес [кг]
225 800 0,740
275 1000 0,900
325 1200 1,060
350 1300 1,150
400 1500 1,310
475 1800 1,550
525 2000 1,720
650 2500 2,130
775 3000 2,530
900 3500 2,940
1025 4000 3,350



Резьба

Резьба

Фланец

Фланец

Керамические нагревательные элементы с открытой спиралью (керамические тэны)

Керамические нагревательные элементы с открытой спиралью (керамические тэны, воздушный тэн)

Керамические ТЕНы с открытой спиралью (керамические тэны) созданы для помещения внутрь термопарогильз и используются главным образом для нагрева жидкостей (термопарагильза - металлическая трубка, закрытая с одного конца и приваренная или прикрученная к емкости, содержащей воздух или жидкость).

Основное преимущество этой системы в том, что в отличие от обычных погружаемых нагревателей (которые находятся в прямом контакте с жидкостью), керамические элементы с открытой спиралью могут быть заменены без необходимости выпускать воду из емкости. Это объясняется тем, что сам элемент можно просто вынуть из термопарогильзы, в то время как приваренная или прикрученная термопарогильза остаются на месте.

Предназначенные главным образом для помещения в металлические оболочки или пазы, керамические элементы с открытой спиралью сделаны из проволоки высокого сопротивления, натянутого на стеатитовый цилиндр или скобки. Нагрев осуществляется посредством конвекции воздуха и/или излучением. Температура проволоки может достигать 800°С (1472°Ф), а при особых условиях и 1000°С (1832°Ф).

Плотность мощности не должны превышать 6Вт/см2 (38Вт/дюйм2), иногда она должна быть даже ниже в зависимости от применения. Для использования в воздушном потоке во избежание перегрева при остановке потока воздуха нужно установить температурный ограничитель и/или устройство задержки.

Тип нагрева:

  • косвенный: воздух - жидкость
  • прямой: воздух - воздух

Области применения:

  • промышленные ванны
  • нагрев воды
  • бойлеры
  • нагреватели для предварительного нагрева масла
  • воздушные ТЕНы предварительные нагреватели
  • печи горячего дутья

Предостережение: этот тип нагревательного элемента должен быть защищен от сотрясений и любого загрязнения материала (ржавчина, масло и т.д.)

Доступные следующие виды обогревательных элементов:

  • С переменным током "BT":
Маркировка Ватты ∅ х длина в мм
CT002 600 20x220
CT003 750 20x270
CT004 850 20x320
CT005 600 21x220
CT006 750 21x255
CT007 750 21x265
CT008 850 21x320
CT009 850 21x370
CT013 600 29x175
CT014 750 29x175
CT015 750 29x275
CT016 1000 29x275
CT017 1000 29x325
CT026 1500 29x325
CT018 1000 29x375
CT019 1500 29x525
CT020 2000 29x625
CT021 2000 29x725
CT022 800 38x225
CT023 1000 38x275
CT024 1000 38x325
CT025 1000 38x375

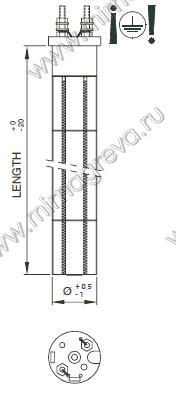

Переменный ток, 2 клеммы, напряжение~230 >V
Тен купить
  • С постоянным током "CT":
Маркировка Ватты ∅ х длина в мм
BT008 800 29x175
BT009 900 29x225
BT001 1000 29x275
BT002 1000 29x325
BT003 1000 29x375
BT004 1500 29x375
BT005 1500 29x525
BT006 2000 29x625
BT010 1300 31x325
BT011 1500 31x325
BT007 1000 38x325
BT012 1000 48x275
BT013 1500 48x365

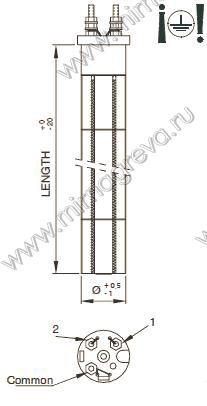

Постоянный ток, 3 клеммы, напряжение~115/230 V

Соединение А~ 230 В
Соединить в линию 230В через клеммы 1 и 2

Соединение А ~115 В
Соединить клеммы 1 и 2, и соединить в линию ~115 В через ОБЩУЮ клемму и любую из двух других подсоединенных клемм.

Типы:

  • круглый
  • плоский

Соединения:

  • М5
  • провод

Керамические ТЭНы большого диаметра. Поставки только от 20шт.

Диаметр Погружная длинна, мм Мощность, Вт
Вода Масло Возможность
∅32 375
425
475
575
675
775
875
1350
1500
1750
2100
2500
2800
3200
750
800
900
1200
1400
1600
1850
550
650
700
900
1000
1200
1350
∅36 350
450
500
600
650
750
850
950
1500
2000
2500
2750
3000
3500
4000
4500
750
1000
1250
1375
1500
1750
2000
2250
600
800
1000
1100
1200
1400
1600
1800
∅46 385
495
605
715
770
825
935
1045
1800
2400
3000
3600
3900
4200
4800
5400
1000
1400
1750
2100
2300
2500
2800
3200
750
1000
1250
1500
1600
1750
2000
2250
∅56 395
505
615
725
835
945
1055
2400
3200
4000
4800
5600
6400
7200
1200
1600
2000
2400
2800
3200
3600
900
1200
1500
1800
2100
2400
2700

ТЭНЫ для вакуумных диффузионных насосов

ТЭНЫ для диффузионных насосов

Наши нагреватели для вакуумных диффузионных насосов - это сочетание высококачественного трубчатого нагревательного элемента и форм из серого литейного чугуна (плит и колец), сваренных вместе под давлением в 50 тонн на квадратный дюйм.

Стандартные нагреватели производятся для диффузионных насосов от 2 до 48 дюймов в более чем 100 комбинациях электрических характеристик и размеров плиты. Также нагреватели для диффузионных насосов производятся под заказ по размерам и электрическим характеристикам клиента для устаревших и импортных насосов.

В целом нагреватели для вакуумных насосов обеспечивают:

  • легкий выбор нагревателя
  • легкую установку
  • отличный процесс нагрева
  • более длительную работу нагревателя

ТЭНы для диффузионных насосов изготавливаются по установленным промышленным стандартам.

На рисунках 1 и 2 показаны преимущества наших нагревателя по сравнению с другими, прикрепляемыми болтом, нагревателями для диффузионных насосов. Сам ТЭН состоит из оксида магния высокой очистки, NiCr провода (никель-хром) высокого сопротивления с выводами и оболочкой из нержавеющей стали.

При производстве нагревателя, благодаря современному оборудованию и специальным методам заполнения, оксид магния запрессовывается вокруг спирали высокого сопротивления до максимальной плотности, что вместе со сваркой дает нагревателю высокую диэлектрическую силу и эффективное внутреннее проведение тепла. Далее, нагревательный элемент зажимается в вырезанные канавки в панели, что создает равномерное проведение тепла в плиту по полной длине канавок. Дальнейшее сжатие фактически уплотняет оксид магния максимально, давая высокую диэлектрическую силу и эффективную проводимость внутреннего тепла, что обеспечивает равномерную проводимость тепла вдоль всей длины канавки.

Поверхность плиты, контактирующей с котельным листом диффузионного насоса, обрабатывается до получения плоской ровной поверхности. Когда собранный нагреватель привинчивается к насосу, тепло проводится эффективно и равномерно.

Рисунок 1 Рисунок 2
ТЭНЫ для диффузионных насосов ТЭНЫ для диффузионных насосов

Изображения пластин и колец нагревателей для диффузионных насосов

Номер запчасти 2/9D Номер запчасти 3/2D
Нагреватель для диффузионного насоса. Номер запчасти 2/9D Нагреватель для диффузионного насоса. Номер запчасти 3/2D
Номер запчасти 3/3D Номер запчасти 4D
Нагреватель для диффузионного насоса. Номер запчасти 3/3D Нагреватель для диффузионного насоса. Номер запчасти 4D
Номер запчасти 4/2D Номер запчасти 4/9D
Нагреватель для диффузионного насоса. Номер запчасти 4/2D Нагреватель для диффузионного насоса. Номер запчасти 4/9D
Номер запчасти 5D Номер запчасти 5/5D
Нагреватель для диффузионного насоса. Номер запчасти 5D Нагреватель для диффузионного насоса. Номер запчасти 5/5D
Номер запчасти 6D Номер запчасти 6/5D
Нагреватель для диффузионного насоса. Номер запчасти 6D Нагреватель для диффузионного насоса. Номер запчасти 6/5D
Номер запчасти 6/9D Номер запчасти 7D
Нагреватель для диффузионного насоса. Номер запчасти 6/9D Нагреватель для диффузионного насоса. Номер запчасти 7D
Номер запчасти 7/3D Номер запчасти 10/9D
Нагреватель для диффузионного насоса. Номер запчасти 7/3D Нагреватель для диффузионного насоса. Номер запчасти 10/9D
Номер запчасти 11D Номер запчасти 12D
Нагреватель для диффузионного насоса. Номер запчасти 11D Нагреватель для диффузионного насоса. Номер запчасти 12D
Номер запчасти 8R Номер запчасти 8/2R
Нагреватель для диффузионного насоса. Номер запчасти 8R Нагреватель для диффузионного насоса. Номер запчасти 8/2R
Номер запчасти 10R Номер запчасти 14R
Нагреватель для диффузионного насоса. Номер запчасти 10R Нагреватель для диффузионного насоса. Номер запчасти 14R
Номер запчасти 15R Номер запчасти 16/8R
Нагреватель для диффузионного насоса. Номер запчасти 15R Нагреватель для диффузионного насоса. Номер запчасти 16/8R
Номер запчасти 12/3 RI
Нагреватель для диффузионного насоса. Номер запчасти12/3 RI

Руководство по выбору нагревателей для вакуумных диффузионных насосов

Производитель диффузионного насоса
Номар запчасти
Диаметр (D) или радиус (R) пластины 3
Количество нагревательных элементов в пластине
Расположение выводов нагревательных элементов 4
CVC Products
2/9D
2 15/16" (D)
1
Внутрь - 90°
Denton Vacuum, High VacuumEquipment
3/2D
3 1/4" (D)
1
Наружу - 0°
Perkin-Elmer, Veeco
3/3D
3 5/16" (D)
1
Внутрь - 90° или 45°
Varian/NRC, Edvards High Vacuum
4D
4 1/32" (D)
1
Наружу - 0°
Perkin-Elmer, Hitachi
4/2D
4" (D)
1
Внутрь - 90° или 45°
Varian/NRC, CVC Products, Edvards High Vacuum
4/9D
4 7/8" (D)
1
Наружу - 0°
Varian/NRC, High VacuumEquipment, Torr Vacuum
5D
5 1/8"(D)
1
Наружу - 0°
Cooke Vacuum Products
5/5D
5 1/2" (D)
1
Внутрь - 45°
Varian/NRC, Edwards, Veeco
6D
6" (D)
1
Наружу - 0°
CVC Products
6/5D
6 1/2" (D)
1
Внутрь - 90°
CVC Products, Edvards High Vacuum
6/9D
6 15/16" (D)
1
Наружу - 0°
Varian/NRC, High VacuumEquipment, Torr Vacuum
7D
7" (D)
1
Наружу - 0°
Cooke Vacuum Products
7/3D
7 1/2" (D)
1
Внутрь - 45°
CVC Products
10/9D
11 1/16" (D)
3
Внутрь - 45°
Varian/NRC,Torr Vacuum
11D
10 15/16" (D)
3
Внутрь - 45°
Varian/NRC
12D
12 1/2"(D)
2
Внутрь - 45°
Varian/NRC
8R
8 1/4"(R)
1
Внутрь - 45°
CVC Products
8/2R
8 1/4"(R)
1
Внутрь - 45°
Varian/NRC, Edvards High Vacuum
10R
9 1/4"(R)
1
Внутрь - 45°
Varian/NRC
14R
14 1/4" (R)
2
Внутрь - 45°
Varian/NRC
15R
14 1/4" (R)
1
Внутрь - 45°
Varian/NRC
16/8R
16 1/2" (R)
1
Внутрь - 45°

3 Перечисленные радиусы измерены между вершиной угла, образованного расширяющимися сторонами пластины, и вершиной и внешней кромкой пластины.

4 "Внутрь" и "наружу" относятся к расположению выводов по отношению к периметрам пластины. Указанные углы измерены между выводами и поверхностями платины.

ТЭНЫ для обогрева станков и оборудования

Теплообменники для гелиоустановок

ТЭНы, теплообменники для гелиоустановок Теплообменники, изготавливаются из медных трубок. Они являются составной частью плоских коллекторов, а также трубок абсорберов. Производимая теплообменником энергия используется в крупных накопительных буферных устройствах.

Нагревательные шины (ТЭНы) для упаковочного оборудования

ТЭНы, нагревательные шины для упаковочного оборудования Электронагреватели применяется для сварки и резки полиэтиленовой пленки в упаковочном оборудовании.
Длина нагревательной шины: 800 мм
Максимальная температурная нагрузка: 250 °C
Мощность: 800 Вт
Напряжение: 42 В

ТЭНы с герметичными выводами (для оттайки в холодильном оборудовании)

нажмите для увеличения нажмите для увеличения

Определяющим признаком нагревательных элементов для холодильной техники является герметичное уплотнение места токовых выводов резиновыми муфтами и использование проводов в резиновой оболочке, что делает невозможным поглощение влаги внутрь нагревателя, что является необходимым условием их рабочей среды.

У нас вы можете купить данные ТЭНы изготовленные по Вашим техническим заданиям и в соответствии с возможностями производства.

Доступны следующие варианты муфт

  • Резиновая муфта, немного превышающая по диаметру ТЭН. Обеспечивает надежную герметизацию и стойкость к физическим повреждениям.
  • Способ фиксации - вулканизация.
  • Для ТЭНов ∅ 6,5 и 8,5 мм.
  • Резиновая муфта одинакового с ТЭНом диаметра.
  • Способ фиксации - вулканизация.
  • Для ТЭНов ∅ 8,5 мм.

  • Термоусаживаемый кембрик с толщиной стенки 1 мм.
  • Способ фиксации - подклеевой слой.
  • Для ТЭНов ∅ 6,5 - 7,4 - 8,0 - 8,5 мм.

Предлагаем готовые ТЭНы со склада

нажмите для увеличения

Марка Напряжение[V] Мощность[W] Материал ТЭНа Размеры [мм] Длина выводов [мм] O ТЭНа [мм] O муфт [мм]
Р 531 220 300 нерж А=40; L=780 2 x1500 8,5 8,5
Р 532 220 400 нерж А=40; L=1000 2 x1500 8,5 8,5
Р 533 220 500 нерж А=40; L=1300 2 x1500 8,5 8,5
Р 534 220 600 нерж А=40; L=1550 2 x 1500 8,5 8,5

нажмите для увеличения

Марка Напряжение[V] Мощность[W] Материал ТЭНа Размеры [мм] Длина выводов [мм] O ТЭНа [мм] O муфт [мм]
Р 536 220 600 нерж L=1700+(200)+1700 2 x1500 8,5 8,5

Оформить запрос на каталог продукции, задать вопрос нашим специалистам или оформить заказ Вы можете по электронной почте или связавшись с нами по многоканальному телефону (факсу):

+7 (495) 661 01 39

Мы с удовольствием ответим на все Ваши вопросы!

Если Вы отправили ваш запрос через сайт или по электронной почте и в течение одной недели не получили от нас ответ, к сожалению, Ваш запрос не был доставлен (например, удален спам-фильтром). Пожалуйста, повторите Ваш запрос или свяжитесь с нами по телефону (факсу).

Также Вы можете обсудить Ваши вопросы с нашими специалистами на форуме.
Спасибо!



Эффективное продвижение сайта - bdbd продвижение сайта
ООО "RxM Прогресс" (РхМ Прогресс)
Телефоны :
+7 (499) 689 02 66
8 (800) 100 70 90
+7 (8452) 440 540
+7 (495) 661 01 39
Поиск по сайту


Наверх страницы
