Галогеновые кварцевые инфракрасные излучатели, нагреватели, трубки
Энергия излучения, которая попадает на объект, поглощается им, передается или отражается от его поверхности. Большинство промышленно обрабатываемых материалов можно отлично нагревать инфракрасным излучением, т.к. их наибольшая поглощающая способность наблюдается при длинах волн между 3 - 10 мкм в инфракрасной области спектра. Т.к. нагрев инфракрасным излучением бесконтактен, то передача энергии от излучателя к объекту происходит очень быстро. Инфракрасные излучатели функционируют в вакууме и в других рабочих средах.
Кварцевые галогеновые излучатели – это инфракрасные излучатели с наибольшей интенсивностью излучения. В зависимости от желаемого спектра излучения используются 2 различных вольфрамовых проводника:
- звездчатая спираль для средневолновых галогеновых излучателей (QTx)
- поддерживаемая нить накала для коротковолновых галогеновых излучателей (QHx).
Время нагрева и охлаждения обоих вариантов составляет несколько секунд, поэтому они особенно подходят для областей использования с коротким временем цикла.
FastIR- модуль– это специально разработанная комплексная система с применением кварцевых галогеновых излучателей.
Для монтажа и эксплуатации кварцевых галогеновых излучателей требуются специальные рефлекторы и держатели.
- Средневолновые галогеновые излучатели
- Коротковолновые галогеновые излучатели
- FastIR-модули
- Рефлекторы и тыпы подсоединения
- Инфракрасные панели

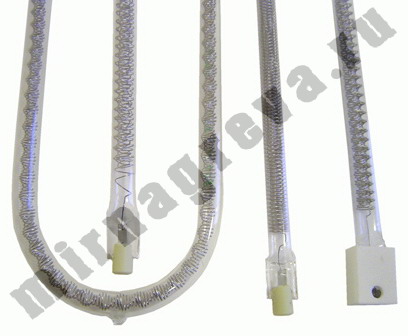

Средневолновые кварцевые галогеновые излучатели
Используемая в наших средневолновых кварцевых галогеновых излучателях серии QTx вольфрамовая звездчатая спираль достигает рабочих температур до 1500°C. Звездчатая спираль обладает высокой структурной прочностью и сделана таким образом, что при небольшой световой эмиссии она излучает больше инфракрасного тепла (пиковая длина волн: ~1,6 нm). Возможны различные стандартные длины и мощности.
Основные характеристики стандартных кварцевых средневолновых галогеновых излучателей
| Тип | Мощность (при 230 В) | Макс. темп.спирали | Общая длина | Обогреваемая длина | Ø трубки |
| QTS | 750 Вт | 1450°C (2642°F) | 224 мм | 170 мм | 10 мм |
| QTM | 750 Вт | 1210°C (2210°F) | 277 мм | 225 мм | 10 мм |
| QTM | 1000 Вт | 1450°C (2642°F) | 277 мм | 225 мм | 10 мм |
| QTL | 1500 Вт | 1270°C (2310°F) | 473 мм | 415 мм | 10 мм |
| QTL | 1750 Вт | 1470°C (2678°F) | 473 мм | 415 мм | 10 мм |
| QTL | 2000 Вт | 1500°C (2732°F) | 473 мм | 415 мм | 10 мм |
По заказу от 15 штук возможно изготовление моделей других конфигураций.
Рефлекторы и типы подсоединения для кварцевых галогеновых излучателей
Коротковолновые кварцевые галогеновые излучатели
Коротковолновые кварцевые галогеновые излучатели серии QHx излучают строго определенный инфракрасный спектр, за счет чего можно достичь эффективную регулировку в отношении нагреваемого объекта. Очень короткое время реагирования и высокие температуры (2600°C) делают этот инфракрасный нагревательный элемент идеальным для коротких циклических процессов и сфер использования, которые требуют высокую удельную мощность. Опционально при специальной поддержке спирали излучатели могут использоваться также и в вертикальном положении.
Основные характеристики стандартных кварцевых коротковолновых галогеновых излучателей
| Тип | Мощность (при 240 В) | Макс. темп.спирали | Общая длина | Обогреваемая длина | Ø трубки |
| QHS | 1000 Вт | 2410°C (4370°F) | 224 мм | 170 мм | 10 мм |
| QHS | 1000 Вт (при 380 В) | 2520°C (4568°F) | 224 мм | 235 мм | 10 мм |
| QHM | 1000Вт | 2410°C (4370°F) | 277 мм | 235 мм | 10 мм |
| QHL | 2000Вт | 2250°C (4082°F) | 473 мм | 425 мм | 10 мм |
| QHL | 2000Вт (при 380 В) | 2390°C (4334°F) | 473 мм | 425 мм | 10 мм |
По заказу от 15 штук возможно изготовление моделей других конфигураций.
Рефлекторы и типы подсоединения для кварцевых галогеновых излучателей
Рефлекторы
|
Кроме имеющегося воздушного охлаждения (как например, в FastIR-модулях),
используемые для кварцевых галогеновых излучателей рефлекторы из полированной стали с аллюминиевым покрытием. Только за счет этого они могут выдерживать
высокие температуры, которых достигают кварцевые галогеновые излучатели.
Рефлекторы
Рефлекторы снабжаются с обеих сторон специальными R7s- держателями, в которые могут легко и прочно монтироваться все кварцевые галогеновые излучатели с R7s-подсоединительным контактом. |

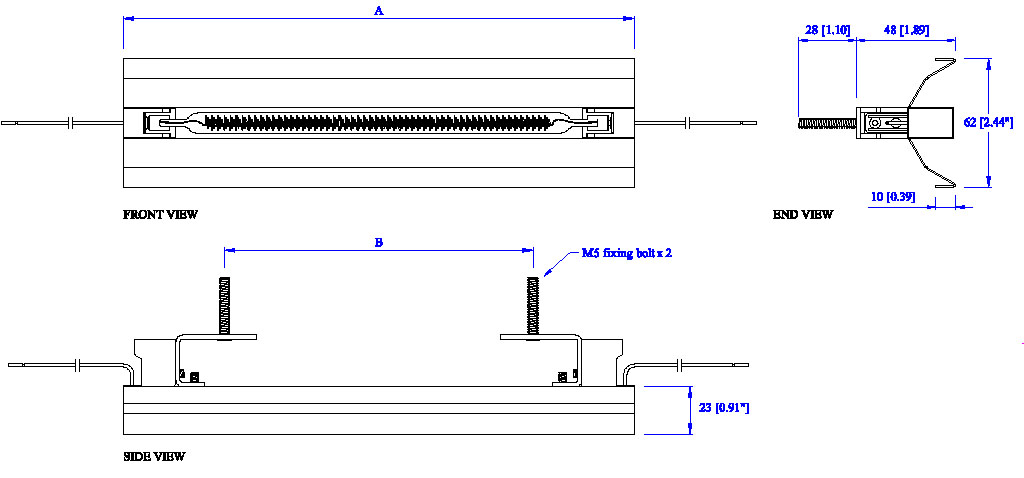

Чертеж рефлектора
| Характерные размеры | |||
| Размеры | QTSR | QTMR | QTLR |
| А (размеры): | 247мм[9.73"] | 302мм[11.90"] | 497мм[19.58"] |
| В (крепеж): | 149мм[5.87"] | 204мм[8.04"] | 399мм[15.72"] |
| Примечание: |
| -Все размеры в мм[дюймах] |
| -Рефлекторы изготавливаются из 0,75 милиметровой полированной стали с алюминиевым покрытием |
Типы подсоединения кварцевых излучателей | |||
| LirU - стандарт | R7s - стандарт | ||
 |
 |
||
| B - на заказ | Fa4-Stift - на заказ | ||
 |
 |
||
| LiR - на заказ | LrM - на заказ | ||
 |
 |
||
| Lir - на заказ | Lr - на заказ | ||
 |
 |
||
| Mr - на заказ | MrR - на заказ | ||
 |
 |
||
| KSSV - на заказ | LidU - на заказ | ||
 |
 |
||
FastIR-модули
Эти
компактные и прочные FastIR-модули используют средне- или коротковолновые
кварцевые галогеновые излучатели с очень коротким временем нагрева и охлаждения.
Высокий КПД модулей достигается за счет использования полированной рефлектирующей
стали с покрытием из алюминия. Монтируемые с обратной стороны осевые вентиляторы
предотвращают высокую температуру стального корпуса с порошковым покрытием и
защищают сталь рефлектора от перегрева. Направленный вперед поток воздуха не
только сокращает потерю энергии в направлении назад, но также и обеспечивает
циркуляцию (предотвращает высокую концентрацию) свободной влажности и возможно
возникающих газов.
Основные характеристики стандартных FastIR-модулей:
| Тип | Размеры | Излучатели | Мощность (при 240 В) | Удельная мощность |
| FastIR 305 | 305 x 305 x 150 мм | QTM или QHM, 1000 Вт |
4 излучателя: 4 кВт 5 излучателей: 5 кВт |
4 кВт>> 43 кВт/м² 5 кВт >> 54 кВт/м² |
| FastIR 500 | 500 x 500 x 150 мм |
QTL или
QHL, 1750 Вт, 2000 Вт |
6 излучателей: 12 кВт 7 излучателей: 14 кВт |
12 кВт >> 48 кВт/м² 14 кВт >> 56 кВт/м² |
По заказу возможно изготовление моделей других конфигураций.
Инфракрасные панели
В наших индивидуальных инфракрасных панелях нагревательная спираль заключена в пластину из керамического волокна, что придает всей конструкции высокую степень изоляции.
Инфракрасные панели – это надежное решение для целого ряда задач обогрева. Они также могут легко подсоединяться и могут модульно расширяться.
Возможные инфракрасные панели:
- с излучающей поверхностью из анодированного алюминия или керамического стекла (легкие в уходе!!)
- с опцией мультизон
- с различными видами электрического подсоединения (шпилька с резьбой, керамическая соединительная колодка и т.д.)
- опционально с интегрированным термоэлементом с буксой термоэлемента на обратной стороне
- индивидуально для любого случая использования
