Электрический обогреватель

Керамические инфракрасный электрообогреватель (потолочные инфракрасные обогреватели, инфракрасные лампы)

Нагреватель + рефлектор + боковые стенки

Тип нагревателя
Размеры нагревателя
Мощность, Вт
PAS1 изолированный рефлектор, 1 элемент
256х94х92
650
PAS2 изолированный рефлектор, 2 элементa
506х94х96
1300
PAS3 изолированный рефлектор, 3 элемента
760х94х96
1950
PAS4 изолированный рефлектор, 4 элемента
1006х94х96
2600
PAS5 изолированный рефлектор, 5 элементов
1256х94х96
3250
Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Инфракрасный обогреватель "Комфорт ИР" с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Размеры: 509 x 100 x 166 мм; 760 x 99 x 166 мм
Мощность: 0,8 кВт; 1,0 кВт; 1,3 кВт; 1,5 кВт; 1,95 кВт (230/240 В или 120 В)
Типы рефлекторов: чёрный или белый рефлектор с порошковым покрытием; рефлектор с покрытием из нержавеющей стали

Подробнее

Инфракрасный обогреватель ИК 360 (аналог инфракрасного обогревателя ПИКСАН)

Инфракрасный обогреватель ИК 360 (аналог инфракрасного обогревателя ПИКСАН)

Размер: 450 х 450 х 160 мм
Мощность: 1,95 кВт (230/240 В и 120 В)
Типы нагревательных элементов: высокоэффективные чёрные керамические излучатели или кварцевые средневолновые излучатели

Нагреватель + рефлектор

Тип нагревателя
Размеры
Мощность, Вт
RAS1 открытый рефлектор, 1 элемент
256х100х62
650
RAS2 открытый рефлектор, 2 элемента
504х100х62
1300
RAS3 открытый рефлектор, 3 элемента
754х100х62
1950
RAS4 открытый рефлектор, 4 элемента
1004х100х62
2600
RAS5 открытый рефлектор, 5 элементов
1254х100х62
3250
Тип нагревателя
Размеры
Мощность, Вт
Инфракрасная лампа Эдисона с цоколем Е27
210х117
60, 100
Инфракрасная лампа Эдисона с цоколем Е27
210х117
150, 250
Инфракрасная лампа Эдисона с цоколем Е27
210х117
500

Газовые инфракрасные обогреватели (потолочный инфракрасный обогреватель)

Газовый керамический инфракрасный обогреватель помещений и открытых площадок, потолочный инфракрасный обогреватель

Тип газа: природный и сжиженный газ

Требуемое электрическое питание - 220В, 50Гц.

Тип газа: сжиженный пропан

Мощность: 2900 - 4100 Ватт/час

Максимальный объём обогрева: 120 кубических метров

Преимущество ИК-обогревателя перед традиционными методами обогрева

Преимущество инфракрасных обогревателей в сравнении с традиционными обогревателями

При традиционном (конвекционном) отоплении сначала нагревается один из самых плохих теплоносителей - воздух. После чего тепло доставляется человеку. Теплый воздух естественным образом оказывается вверху, создавая мощные конвективные потоки, перемещающие пыль в помещении и создающие сквозняки. А внизу остаётся холодный воздух. Получается, что большая часть тепловой энергии расходуется на обогрев бесполезного для Вас подпотолочного пространства.

Инфракрасное тепло, как и обычный свет, не поглощается воздухом. Поэтому ИК-обогреватель греет сразу Вас и поверхности (полы, стены, мебель). Тем самым экономя электроэнергию, не теряя её на бесполезный обогрев воздуха. А раз воздух не нагревается, он не перемещается, следовательно не образуются сквозняки и на поднимается пыль.

От традиционных обогревателей, устанавливаемых на полу, маленькие дети или подилые люди могут получить ожёг. Инфракрасный обогреватель монтируется под потолком, поэтому не причинит таких неприятностей.

Инфракрасные обогреватели обеспечивают ускоренный, по сравнению с традиционными системами, прогрев помещения. Передача тепла от инфракрасных обогревателей предметам происходит мгновенно, поэтому нет необходимости в постоянном или предварительном нагреве рабочих помещений, есть возможность снижения температуры на время обедов, в ночные часы, выходные и праздничные дни, что существенно снижает потребление энергии.

ИК-обогреватели дают возможность поддерживать в разных частях одного помещения различную температуру.

Для монтажа инфракрасного обогревателя не нужны профессиональные навыки - Вы просто повесите его на стену или потолок.

Инфракрасный обогреватель не сушит воздух, не сжигает кислород, не поднимает пыль, работает бесшумно и без вибрации. Отсутствие продуктов сгорания устраняет потребность в дополнительных системах вытяжной вентиляции (исключение составляют только ик-обогреватели, которые работают на газу). Современный дизайн позволяет ему вписываться в любой интерьер.

Инфракрасные обогреватели не требуют особого ухода, так как в нём не используется движущиеся части, нет воздушных фильтров, отсутствует смазка. Эти обогреватели могут работать круглосуточно.

Инфракрасные обогреватели:

  • экономят электроэнергию
  • долго работают
  • греют Вас, а не воздух
  • пожаробезопасены
  • без шума
  • без запаха
  • не сушат воздух
  • не сжигают кислород
  • не занимают полезную площадь помещения
  • дают возможность локального обогрева

Где можно использовать инфракрасные обогреватели?

  • Животноводческие комплексы:
    • Инкубаторы
    • Подогрев поилок - защита от замерзания
    • Обогрев загонов для новорожденных телят, поросят, цыплят
    • Террариумы
  • Садоводческие комплексы (теплицы)
    • Сушка зерновых
    • Сушка сена
  • Технологические процессы:
    • Термоформовка
    • Вакуумформовка
    • Покрытие резины
    • Консервирование продуктов питания
    • Печатные машины
  • Различная сушка:
    • Сушка лаков
    • Отвержение клеев
    • Cушка краски на стекле
    • Cушка краски на металле
    • Предварительный нагрев перед нанесением порошковых красок
  • Кабины саун
  • Поддержание (буфет-) блюд в горячем состоянии в отелях, столовых, общепите
  • Обогрев в медицинской технике (кровати с подогревом, пеленальные столы)
  • Обогрев помещений (как основной, так и дополнительный)
  • Обогрев рабочих мест (локальный обогрев)
  • Паяльные станции в электротехнике

Что такое инфракрасное тепло?

Солнце - главный источник инфракрасного тепла (ик-излучения, инфракрасных лучей) С инфракрасными волнами мы встречаемся каждый день, они проникают во все уголки нашего быта. Солнце, русская печь, радиаторы, нагретые на солнце камни и человеческое тело - все это излучатели инфракрасных волн. Ведь от любого нагретого предмета исходит инфракрасное тепло или, говоря научным языком, инфракрасное излучение.

По своему воздействию инфракрасные лучи не имеют ничего общего с рентгеновским или ультрафиолетовым лучами. Инфракрасное тепло абсолютно безопасно для человека. Кроме того, обогрев инфракрасными лучами - это самый древнейший вид обогрева, он же - самый универсальный.

Активное внедрение инфракрасных излучений в нашу жизнь началось в конце ХХ века. Теперь оно находит применение в промышленности и в медицине, в быту, в промышленности и в сельском хозяйстве. Инфракрасное излучение универсально и может применяться для самых разнообразных целей. Нет такой области, где бы не пригодился природный метод передачи тепла.

Электрические инфракрасные обогреватели "Комфорт ИР" (потолочные инфракрасные обогреватели, инфракрасные лампы)

Электрические инфракрасные излучатели позволяет продлить сезон отдыха на свежем воздухе - в кафе, летнем кафе или на терассе собственного дома. Также подходят для обогрева зон курения снаружи. И ВЫ и Ваши гости будете довольны. Электрические инфракрасные нагреватели излучают уютное тепло, не производят шума и не издают запах.

Эти нагреватели легко монтировать, они экономят место и энергию и излучают свое тепло направленно туда, где непосредственно находятся люди.

Благодаря своим великолепным свойствам, таким как очень длинный срок службы, легкая взамозаменяемость и точное позиционирование тепловой энергии, керамические излучатели используются во многих, самых различных случаях. Классические примеры - это термоформы, инфракрасные сауны или сфера питания.

Поверхность излучателя покрыта глазурью и тем самым защищена от загрязнения и окисления.

1. Технические характеристики

Электрический инфракрасный излучатель состоит из 2 или 3 керамических или кварцевых инфракрасных нагревателей, которые встроены в один рефлектор.

Рефлектор - важная часть каждой системы инфракрасного нагрева. Хорошо рефлектрирующая жесть, покрытая алюминием, обеспечивает:

  • точную направленность излучения
  • малые потери излучения на обратную сторону
  • хорошую механическую защиту излучателей и кабелей

2. Типы инфракрасных обогревателей "Комфорт ИР"

Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Комфорт ИР 2 черный

Покрытый черной пылью корпус из нержавеющей стали с черными глазурованными керамическими нагревательными элементами

Размер нагревателя: 509 x 100 x 166 мм

Варианты исполнения нагревателя «Комфорт ИР 2 чёрный»

  • 0.8 КВт (2 нагревательных элемента x 400 Вт) 230/240 В или 120 В
  • 1.0 КВт (2 нагревательных элемента x 500 Вт) 230/240 В или 120 В
  • 1.3 КВт ( 2 нагревательных элемента x 650 Вт ) 230/240 В или 120 В



Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Комфорт ИР 2 белый

Корпус из нержавеющей стали с белыми глазурованными керамическими нагревательными элементами

Размер нагревателя: 509 x 100 x 166 мм

Варианты исполнения нагревателя «Комфорт ИР 2 белый»

  • 0.8 КВт (2 нагревательных элемента x 400 Вт) 230/240 В или 120 В
  • 1.0 КВт (2 нагревательных элемента x 500 Вт) 230/240 В или 120 В
  • 1.3 КВт ( 2 нагревательных элемента x 650 Вт ) 230/240 В или 120 В



Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Комфорт ИР 2 кварцевый

Корпус из нержавеющей стали с кварцевыми нагревательными элементами.

Варианты исполнения нагревателя «Комфорт ИР 2 кварцевый»

  • 0.8 КВт (2 нагревательных элемента x 400 Вт) 230/240 В или 120 В
  • 1.0 КВт (2 нагревательных элемента x 500 Вт) 230/240 В или 120 В
  • 1.3 КВт (2 нагревательных элемента x 650 Вт) 230/240 В или 120 В





Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Комфорт ИР 3 чёрный

Покрытый черной пылью корпус из нержавеющей стали с черными глазурованными керамическими нагревательными элементами.

Размер нагревателя: 760 x 99 x 166 мм

Варианты исполнения нагревателя «Комфорт ИР 3 чёрный»

  • 1.5 КВт (3 нагревательных элемента x 500 Вт) 230 /240В или 120В
  • 1.95 КВт (3 нагревательных элемента x 650 Вт) 230 /240В или 120В



Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Комфорт ИР 3 белый

Корпус из нержавеющей стали с белыми глазурованными керамическими нагревательными элементами.

Размер нагревателя: 760 x 99 x 166 мм

Варианты исполнения нагревателя «Комфорт ИР 3 белый»

  • 1.5 КВт (3 нагревательных элемента x 500 Вт) 230 /240В или 120В
  • 1.95 КВт (3 нагревательных элемента x 650 Вт) 230 /240В или 120В



Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами

Комфорт ИР 3 кварцевый

Корпус из нержавеющей стали с кварцевыми нагревательными элементами.

Размер нагревателя: 760 x 99 x 166 мм

Варианты исполнения нагревателя «Комфорт ИР 3 кварцевый»

  • 1.5 КВт (3 нагревательных элемента x 500 Вт) 230 /240 В или 120 В
  • 1.95 КВт (3 нагревательных элемента x 650 Вт) 230 /240 В или 120 В

3. Инсталляция и монтаж

Электрические инфракрасные излучатели должны быть установлены таким образом, чтобы они могли эффективно обогревать, но чтобы было исключено неосторожное касание горячих частей нагревателей людьми.

Инфракрасный обогреватель 'Комфорт ИР'с высокотемпературными чёрными или белыми глазированными керамическими нагревательными элементами или кварцевыми нагревательными элементами



Нагреватели защищены от проникновения спрысковой воды (класс безопасности IPX4). Однако мы советуем при внешнем монтаже монтировать их по навесом, чтобы защитить их от воздействия сильного дождя, ветра, мороза и т.д. Навес (крыша, козырек и т.д.) должен находиться на расстоянии минимум 30 см от нагревателя и должен иметь для достижения оптимального использования тепла выступ минимум 2 м. Нагреватель не должен устанавливаться на поверхностях из горящих материалов (например, деревянная обшивка, поливинил, крыши или перегородки шатров, палаток и т.д.) или входить с ними в контакт.

Излучатель должен иметь отдельную подачу питания и предохранитель 10A. Предохранитель должен находиться в помещении и быть в зоне досягаемости. Электромонтаж должен проводиться профессионалами.

3. Техническое обслуживание

Электрические инфракрасные излучатели не требует технического обслуживания.

Для чистки необходимо время от времени протирать нагреватели мягкой, сухой тряпкой. Не должны использоваться царапающие губки, тряпки или чистящие средства. Ни в коем случае не использовать очистители с высоким давлением, паровые очистители или подобные приборы. Излучатель должен чиститься только в выключенном и холодном виде.

Керамические газовые инфракрасные обогреватели (потолочные инфракрасные обогреватели)

Газовый керамический инфракрасный обогреватель Керамические инфракрасные газовые излучатели предназначены для отопления производственных и складских помещений, объектов животноводческого комплекса, спортивных, выставочных, торговых помещений, строительных площадок, автосалонов, мастерских, церквей высотой более 3,5м.

Керамические инфракрасные излучатели работают на основе беспламенного сгорания газо-воздушной смеси внутри керамической плитки, что приводит к ее нагреванию до температуры 850-900°С. При этом излучатель становится точечным источником тепла, обогревая людей и предметы, которые находятся в зоне излучения.

В традиционных конвективных системах отопления температура воздуха в зоне потолка заметно выше, чем в зоне пола, т.к. нагретый воздух поднимается вверх. Тепловое (инфракрасное) излучение, аналогично обычному свету, не поглощается воздухом, поэтому вся энергия от инфракрасного излучателя практически без потерь достигает обогреваемых поверхностей и людей в зоне его действия. Поэтому инфракрасные излучатели наиболее эффективны для обогрева открытых площадок (строек), а также внутри производственных помещений при заданном неравномерном (точечном) обогреве различных участков.

Газовый ик нагреватель. Инфракрасные излучатели работают на природном и сжиженном газе, требуемое электрическое питание - 220В, 50Гц.

Керамические излучатели комплектуются высокотемпературной керамической плиткой самого высокого качества, которая обладает большой излучательной поверхностью.

Конструкция излучателя выполнена из устойчивых, защищённых от влияния коррозии материалов: высокоэффективного, алюцинкового экрана, направляющего вниз лучи, а также электронной системой управления.

Керамический излучатель является экономически независимым устройством, не требующим удаления выхлопных газов через отводящую трубу, а также имеет небольшой вес, что гарантирует снижение монтажных расходов по сравнению с другим отопительным оборудованием. Излучатель может быть установлен на стенах, опорах или под потолком.

Разнородность применений - здания могут отапливаться частично, в выделённых зонах пребывания людей, без необходимости постройки разделительных перегородок. Надёжность устройств - излучатели подвергались ряду анализов, с целью обеспечения высокого качества и бесперебойной работы.

Преимущества системы керамических инфракрасных газовых излучателей:

  • Технологическое применение
  • Экономность энергии 30-60%
  • Высокий уровень безопасности
  • Нет передвижений воздуха, пыли и грязи в обогреваемом помещении
  • Тепло сконцентрировано на уровне пола, т.е. в зоне пребывания людей
  • Короткое время запуска и непосредственный тепловой эффект
  • Автоматическая регулировка
  • Возможность зонального обогрева и управления
  • Низкие капиталовложения
  • Простота обслуживания
  • Простая и быстрая установка

На весь ряд продукции имеются все необходимые сертификаты, а именно Сертификат соответствия, Разрешение на эксплуатацию и Сертификат пожарной безопасности.

Инструкция монтажа и включения излучателей керамических инфракрасных газовых излучателей

1. Технические данные

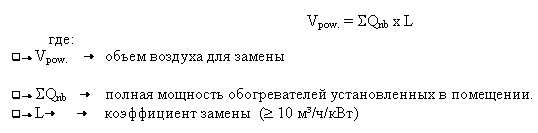

2. Вентиляция помещения
3. Установка
4. Подключение газа
5. Подключение электричества
6. Описание работы оборудования
7. Замена сопла
8. Обслуживание
9. Комплектация

1. Технические данные

Газовые излучатели изготавливаются в соответствие с самыми новыми стандартами и отвечают сертификату CE. Предлагаем Вам широкий выбор моделей разных мощностей, которые включают себя такие базовые идентичные части:

  • Горелка, изготовленная из нержавеющей стали
  • Излучающая поверхность изготовлена из керамических плиток с микроотверстиями
  • Сопло, которое меняется в зависимости от вида газа GZ-50, GZ-35 или сжиженный газ
  • Отражатель, изготовленный из нержавеющей стали INOX или алюцинка
  • Безопасный воспламенитель с контролем пламени
  • Газовый электроклапан с редуктором газа, термопаром и системой контроля розжига.

Модель
ГИК 6
ГИК 8
ГИК 10
ГИК 12
ГИК 8+8
ГИК 12+12
ГИК 6+6
ГИК 10+10
ГИК 30
Количество плиток
 6
10
12
 16
24
 12
 20
30
Номинальная мощность[кВт]
9.5
12.5
16,1
19
 26
38
 19
30
48
Рабочая мощность [кВт]
 8.6
11.4
14.3
17.1
 22.8
34.2
 17.1
29.1
42.8
Диаметр сопла GZ-50 [мм]
2.30
 2.70
3.0
3.10
3.70
2 x 3.25
 2x2.30
2x3.0
 3x3.2
Диаметр сопла GZ-35 [мм]
1.50
1.80
2.0
2.20
2.45
2 x 2.20
2x1.50
2x2.0
3x3.2
Диаметр сопла пропан[мм]
1.50
1.80
1,95
2.05
2.45
2 x 2.05
2x1.50
2x1,95
3x
Рабочее давление для GZ-50 [мбар]
 20
20
20
 20
 20
20
20
 20
 20
Рабочее давление для GZ-35 [мбар]
13
13
13
13
13
13
13
 13
 13
Рабочее давление для пропана [мбар]
36
 36
36
 36
36
 36
36
36
 36
Давление на сопле GZ-50 [мбар]
18
 18
 18
18
18
 18
18
 18
 18
Давление на сопле GZ-35 [мбар]




Устанавливать максимальное значение




Давление на сопле пропан [мбар]
 31
 29
29
29
29
29
 29
29
29
Расход газа GZ-50 [м3/ч]
 0.86
 1.14
1.14
1.71
2.28
3.42
 1.72
2.86
4.28
Расход газа GZ-35 [м3/ч]
0.55
 0.73
0,91
1.10
1.51
2.22
 1.10
1.85

Расход газа пропан [кг/ч]
0.55
0.72
1,07
 1.08
1.48
2.16
 1.08
2,10
3,21
Напряжение в электросети




230V - 50Hz




Поверхность излучения [см2]
 650
880

1300
 1780
2600
1300
2180
3270
Поверхность обогрева [m2]
 35 - 45
 50 - 60
 55- 65
 60 - 80
80-100
100-120
60 - 80
90 -110
125-155
Вес [кг]
 11
13
15
17
24
32
26
 29
43

2. Вентиляция помещения

Важно: газовая инсталляция должна выполняться в соответствие с правилами, установленными для данной страны, а газовые излучатели могут быть монтированы только в хорошо проветриваемых помещениях. Продукты сгорания газа остаются в помещении, в котором работает излучатель. Проверьте, хорошо ли вентилируется помещение, в котором Вы намерены установить излучатель.

Чтобы гарантировать нормальную вентиляцию, необходимо сделать <окна> в наружной стене или же установить механическую вентиляцию. Производительность вентиляции должна быть вычислена в соответствие с локальными требованиями.

Как пример вычисления подаем формулу:

Газовые керамические инфракрасные обогреватели

При любых обстоятельствах излучатели не могут быть установлены в:

  • спальнях, душах или туалетах,
  • в помещениях, кубатура которых меньше 12 м³

3. Установка

Излучатель может быть установлен на стенах, опорах или под потолком.

При необходимости излучатель может быть укомплектован:

  • Цепью с креплением типа S для монтажа под потолком (рисунок 1)
  • Креплением настенным, которое гарантирует правильный монтаж оборудования (рисунок 2)

Рисунок 1 и рисунок 2.

Газовые керамические инфракрасные обогреватели Газовые керамические инфракрасные обогреватели

Высота установки излучателей

Модель
Высота [м]
ГИК 6
3.0 - 3.5
ГИК 8
3.5 - 4.5
ГИК 10
4.0 - 5.0
ГИК 12
4.0 - 5.0
ГИК 6+6
4.0 - 5.0
ГИК 8+8
5.0 - 6.0
 ГИК 10+10
5.0 - 6.5
ГИК 12 + 12
5.0 - 6.5
ГИК 30
7.0 - 9.0

При установке необходимо соблюдать минимальный отступ от стены, если стена изготовлена из чувствительного к огню материала или же не выдерживает высокую температуру излучения. Минимальный отступ показан в таблице ниже:

Модель
Отступ [м] между стеной и излучателем
Крыша
Пол
Фасад
Бок
ГИК 6
1.5
3.0 - 3.5
1.0
 1.0
ГИК 8
1.5
3.5 - 4.0
1.5
 1.5
ГИК 10
1.5
4.0 - 5.0
1.5
1.5
ГИК 12
1.5
4.0 - 5.0
2.0
 1.5
ГИК 6+6
1.5
4.0 - 5.0
2.0
 1.5
ГИК 8+8
1.5
5.0 - 6.0
2.0
 1.5
 ГИК 10+10
1.5
5.0 - 6.5
2.0
 1.5
ГИК 12 + 12
1.5
5.0 - 6.5
2.0
 1.5
ГИК 30
1.5
7- 9
2.0
 1.5

4. Подключение газа

Излучатели могут работать на разном виде газа, однако перед подключением необходимо проверить, отвечает ли газ, который будет подключен к излучателю газа.

Каждый излучатель необходимо подключить при помощи гибкой металлической трубки. Необходимо проверить, есть ли давление в сети для правильной работы оборудования, не превышает ли оно нужное.

Керамические инфракрасные газовые излучатели обладают редуктором давления (макс 50 mbar) и отверстиями для манометра до и после редуктора для замера давления. Редуктор не установлен при излучателе. Необходимо изучить инструкцию, перед тем как подключить редуктор к оборудованию.

Внимание: все оборудование тестировано на следующие виды газа: GZ-50, GZ-35 и пропан

Важно: газопровод может находиться на расстоянии мин. в 1 м от линии выброса отходов сгорания.

5. Подключение электричества

Излучатель требует подключения электрического 230 В / 50 Гц. Клапан контроля пламени находится на электроклапане. Оборудование необходимо обеспечить включателем DPST (не поставляется фирмой) для включения и выключения.

Для подключения электрического провода необходимо соблюсти такую последовательность:

  1. L1: провод
  2. N: нулевой провод
  3. заземление

Важно: чтобы избежать проблем с подключением важно соблюдать полярность. Более того, для нормального функционирования системы и безопасной их работы необходимо соблюдение заземления.

Рисунок 3. Электрическое подключение.

Газовые керамические инфракрасные обогреватели

6. Описание работы оборудования

Начало работы

При первом включении излучателей необходимо проведение вступительного осмотра оборудования. Не лишним будет провести такие операции:

  • Проверить газовую инсталляцию на предмет утечки газа, насколько совершенна подводка труб
  • Проверить давление газа в соответствие с таблицей
  • Проверить правильность подключения газового клапана к излучателю
  • Проверить полярность системы электрического подключения
  • Проверить прочность крепления оборудования

Описание работы керамического инфракрасного газового излучателя

Оборудование обеспечивается автоматическим клапаном контроля пламени, который находится в отдельной упаковке, а также электроклапаном 230V/50Hz.

  • Сразу после включения излучателя наступает искрение излучателя и автоматическое открытие электроклапана.
  • Если пламя не покажется через 20 секунд излучатель заблокируется. Необходимо включить его снова и повторить процедуру.
  • Для выключения излучателя необходимо отключить его от электросети.

Важно: перед тем как включить излучатель обязательно необходимо проверить соответствие давления газа с описаной таблицей

Необходимо действовать в соответствие с указаниями приведёнными ниже (смотрите рисунок 4 и рисунок 5)

  • Открутите винт электроклапана (PO) и вставьте необходимый манометр
  • Снимите крышку регулятора давления (R) и выполняйте регуляцию, пока не получите давления обозначенного в таблице
  • Открутите манометр и вкрутите винт (PO)
  • Закройте регулятор крышкой (R) и придавите его

Рисунок 4 и рисунок 5. Регулировка давления.

Газовые керамические инфракрасные обогреватели Газовые керамические инфракрасные обогреватели

  • Оборудование обеспечивается автоматическим клапаном контроля пламени, который находится в отдельной упаковке, а также электроклапаном 230V/50Hz.
  • Сразу после включения излучателя наступает искрение излучателя и автоматическое открытие электроклапана.
  • Если пламя не покажется через 20 секунд излучатель заблокируется. Необходимо включить его снова и повторить процедуру.
  • Для выключения излучателя необходимо отключить его от электросети.
  • Открутите винт электроклапана (PO) и вставьте необходимый манометр
  • Снимите крышку регулятора давления (R) и выполняйте регуляцию, пока не получите давления обозначенного в таблице
  • Открутите манометр и вкрутите винт (PO)
  • Закройте регулятор крышкой (R) и придавите его

7. Замена сопла

Все наше оборудование перед реализацией заказа тестируется на натуральном газе (метан) или на сжиженном газе (пропан). Характеристика давлений и вид газа, на котором работает излучатель, всегда указываются в таблице, поставляемой вместе с оборудованием. В случае если давление газа или сам вид газа меняется, следует заказать набор сменных сопл, сообщив модель излучателя и вид газа, на котором он работает. Смена сопла может производиться только квалифицированным работником.

8. Обслуживание

Керамические инфракрасные газовые излучатели не требуют специального обслуживания, однако пара правильных операций может гарантировать лучшую эффективность работы и продолжить 'жизнь' оборудованию.

Если излучатель установлен в пыльном помещении, необходима чистка горелки посредствам продувки сжатым воздухом в направление входа газа. Перед чисткой, если излучатель работает, выключите его и дождитесь пока он полностью остынет. После окончания отопительного сезона, необходимо совершить осмотр всех частей излучателя, чтобы избежать плохого его функционирования в следующем сезоне.

Перед тем как начать осмотр оборудования необходимо удостоверится, что оно отключено от электричества и газа.

Поломка
Причина
Решение
Излучатель воспламеняется или же воспламенитель искрит и блокирует оборудование Сенсор пламени расположен слишком близко или слишком далеко от поверхности излучения Проверьте, на каком расстоянии находится сенсор пламени от поверхности излучения (должен быть 4-5 мм)
Поломка генератора Проверьте полярность F/N заземление
Горелка излучателя работает на половину мощности Недостаток количества газа Проверьте диаметр трубопровода
Очень низкое давление газа Проверьте, отвечает ли давление табличным данным.
Горелка работает с большей мощностью, чем указана в паспорте Давление газа очень высокое Проверьте давление газа и уменьшите его по средствам регулятора давления.
Горелка или плитка загрязнены Когда горелка остудится, продуй ее компрессорным воздухом
Плитка загрязнена или повреждена Заменить плитки.
Излучатель не включается Излучатель не включен в электросеть Проверьте напряжение при подключении
Электроклапану не хватает электричества Заменить провод
Если проблем с электросетью нет и электричество поступает на клапан, то проблемы с катушкой. Заменить катушку
Электроклапан открывается, но излучатель не включается и после 20 секунд блокируется Воспламеняющий электрод не искрит из-за неправильного расстояния между электродом и поверхностью плиток. Передвиньте электроды ближе или дальше к металлической стороне. Нормальное расстояние - 3/4мм.
Повреждение электро-части. Проверьте правильность подключения электрода.
Воспламеняющий электрод искрит за керамическим изолятором - причиной может быть трещина Замени электроды и сенсор.
Излучатель включается, но электрод не искрит и блокирует оборудование. Воздух в газовом проводе. Включите еще раз через 20/30 секунд.
Нехватка достаточного количества газа. Проверьте, нет ли других препятствий.

9. Комплектующие

Газовые керамические инфракрасные обогреватели

В комплект входит:

  • Электромагнетическая часть + контроллер подачи искры производства компании Honeywell или SIT (см. рисунок)
  • Отражатель + керамические плитки

Газовые инфракрасные обогреватели

Обогреватель каталический газовый на сжиженном пропане

Обогреватель каталический газовый на сжиженном пропане
Сертификаты качества CE
Тип газа сжиженный пропан
Давление (м/бар) 28-30
Потребление в час (г/ч) 212
Максимальная мощность(Ватт/час) 2900
Максимальный объём обогрева (м3 ) 100
Режим обогрева 3
Стоп газ Есть
Зажигание пьезоэлектрическо Есть
Цвета серый, голубой
Размеры модели (см) 41 x 40 x 76,5

Обогреватель каталический газовый на сжиженном пропане, с вентилятором

Обогреватель каталический газовый на сжиженном пропане, с вентилятором
Сертификаты качества CE
Тип газа сжиженный пропан
Давление (м/бар) 28-30
Потребление в час (г/ч) 212
Максимальная мощность(Ватт/час) 2900
Максимальный объём обогрева (м3 ) 110
Режим обогрева 3
Стоп газ Есть
Зажигание пьезоэлектрическо Есть
Вентиляция Есть
Переключатель Есть
Цвета серый, голубой
Размеры модели (см) 41 x 40 x 76,5

Обогреватель газовый инфракрасный на сжиженном пропане

Обогреватель газовый инфракрасный на сжиженном пропане
Сертификаты качества CE
Тип газа сжиженный пропан
Давление (м/бар) 28-30
Потребление в час (г/ч) 305
Максимальная мощность(Ватт/час) 4200
Максимальный объём обогрева (м3 ) 110
Режим обогрева 3
Стоп газ Есть
Зажигание пьезоэлектрическо Есть
Цвета серый, голубой, красный, жёлтый, зелёный
Размеры модели (см) 41 x 40 x 76,5

Обогреватель газовый инфракрасный на сжиженном пропане, с вентилятором

Обогреватель газовый инфракрасный на сжиженном пропане, с вентилятором
Сертификаты качества CE
Тип газа сжиженный пропан
Давление (м/бар) 28-30
Потребление в час (г/ч) 305
Максимальная мощность(Ватт/час) 4200
Максимальный объём обогрева (м3 ) 120
Режим обогрева 3
Стоп газ Есть
Зажигание пьезоэлектрическо Есть
Вентиляция Есть
Переключатель Есть
Цвета серый, голубой
Размеры модели (см) 41 x 40 x 76,5

Обогреватель с голубым пламенем на сжиженном пропане. Модель №1

Обогреватель с голубым пламенем на сжиженном пропане. Модель №1

Сертификаты качества CE
Тип газа сжиженный пропан
Давление (м/бар) >28-30
Потребление в час (г/ч) 282
Максимальная мощность(Ватт/час) 4100
Максимальный объём обогрева (м3 ) 120
Режим обогрева 2
Стоп газ Есть
Зажигание пьезоэлектрическо Есть
Цвета серый, голубой
Размеры модели (см) 41 x 40 x 76,5

Обогреватель с голубым пламенем на сжиженном пропане. Модель №2

Обогреватель с голубым пламенем на сжиженном пропане. Модель №2
Сертификаты качества CE
Тип газа сжиженный пропан
Давление (м/бар) 28-30
Потребление в час (г/ч) 282
Максимальная мощность(Ватт/час) 4100
Максимальный объём обогрева (м3 ) 120
Режим обогрева 2
Стоп газ Есть
Термостойкое тепло Есть
Зажигание пьезоэлектрическо Есть
Цвета серый
Размеры модели (см) 41 x 40 x 76,5

На смену традиционно применяемым способам отопления приходят иные, экономически более выгодные. К ним относятся и инфракрасный электрообогреватель, которые при невысоких энергозатратах отапливают помещение быстрее, чем традиционные системы. Безопасный в использовании и абсолютно безвредный электрообогреватель - это идеальный вариант для семьи, где есть маленький ребенок, ведь монтаж прибора под потолком полностью исключает возможность получения ожога.

Преимущество инфракрасных электрообогревателей

Рациональность применения инфракрасных электрических обогревателей доказана давно, ведь в этом случае тепло практически мгновенно передается объекту, не повышая температуру воздуха. Вот почему при использовании ик электрообогревателей никогда не поднимается пыль и нет сквозняков, ведь теплые массы воздуха попросту не перемещаются кверху. Благодаря очень быстрому нагреванию предметов, используя инфракрасные электрообогреватели, Вам не придется "прогревать" комнату заранее. Более того, установив дома ик электрический обогреватель, Вы всегда сможете повысить температуру на одном из участков помещения, не изменяя ее в остальных.

Бесшумный и экологичный инфракрасный электрообогреватель может работать круглосуточно, нисколько Вам не мешая. В отличие от традиционных систем отопления, которые, сжигая кислород, "высушивают" воздух, электрический обогреватель порадует Вас уютным солнечным теплом, не доставив подобных хлопот.

Инфракрасные электрические обогреватели с легкостью подойдут к любому, даже самому экстравагантному интерьеру. Излучатели, предоставляемые компанией "Мир нагрева", имеют небольшие размеры, а потому подобрать место для монтажа электрических обогревателей Вам будет несложно.

Монтаж и уход за инфракрасными электрообогревателями

Компания "Мир нагрева" заботится о Вашем комфорте и уюте, поэтому товары, предоставляемые нами, всегда наивысшего качества. Инфракрасные электрические обогреватели, с которыми мы работаем, отвечают всем имеющимся стандартам, а потому абсолютно безопасны для Вас и Ваших близких. Немаловажно и то, что эти излучатели не требуют особого профессионального ухода, ведь для работы электрообогревателя не нужно устанавливать и менять фильтры, следить за наличием смазки и т. д.

Чтобы установить инфракрасный электрический обогреватель, не нужно никаких специальных навыков. Все что нужно - выбрать подходящее место в помещении и прикрепить электрообогреватели к потолку или стене, а для того чтобы направить излучение в нужную сторону, достаточно откорректировать угол наклона электрического обогревателя. Благодаря долговечности, легкости в эксплуатации и абсолютной безопасности ик электрообогреватель часто устанавливают не только в квартирах и частных домах, но и на открытых террасах и верандах. Сочетая в себе функциональность и современный дизайн, инфракрасные электронагреватели лишь подчеркнут индивидуальность Вашего жилья.

РхМ (RxM)
Телефоны :
8 (800) 100 70 90
+7 (8452) 440 540
+7 (495) 661 01 39
Поиск по сайту
