Объемные керамические излучатели (обогреватели) Полые керамические излучатели (нагреватели) "Cerix"-термоэлемент (керамический инфракрасный нагреватель) Рефлекторы для керамических инфракрасных нагревателей   Сравнить характеристики керамических и кварцевых инфракрасных нагревателей

Энергия инфракрасного излучения, которая попадает на объект, поглощается им, передается или отражается от его поверхности. Большинство промышленно обрабатываемых материалов можно отлично нагревать инфракрасными лучами, т.к. их наибольшая поглощающая способность наблюдается при длинах волн между 3 - 10 мкм в инфракрасной области спектра. Т.к. нагрев инфракрасным излучением бесконтактен, то передача энергии от излучателя к объекту происходит очень быстро. Инфракрасные излучатели функционируют в вакууме и в других рабочих средах.

Керамические инфракрасные излучатели (обогреватели) прочные, стандартизированные и доступные по цене. Их излучаемый инфракрасный спектр волн (2,5 - 10 мкм) так же широк, как и спектр их использования: от тепловых излучателей над пеленальными столиками, инфракрасных саун и инфракрасных кабин до панелей поддержания в горячем состоянии в сфере питания, обогрева рабочих зон вплоть до термопласт-автоматов для пластиковой упаковки или барабанных печей для сушки сыпучих материалов.

Керамические ифракрасные излучатели (нагреватели) есть в виде объемных керамических излучателей или полых керамических излучателей с и без термоэлемента .

Полые керамические излучатели (электрообогреватели) отличаются особенно коротким временем нагрева и охлаждения, и при равных условиях использования отдают большую мощность по направлению вперед. Но также и при использовании объемных керамических нагревателей с рефлетором можно достичь направленную долю инфракрасного излучения вперед более 95%.



Керамические инфракрасные излучатели, нагреватели, обогреватели, лампы
	LFFE (большой наполненный плоский керамический инфракрасный нагревательный элемент) Размер: 245 х 95 мм Мощность: 300 - 1400 Вт Увеличить фото          Подробнее
	LFTE (большой наполненный выгнутый керамический инфракрасный нагревательный элемент) Размер: 245 х 110 мм Мощность: 300 - 1400 Вт Увеличить фото         Подробнее
	LFTE-TP (большой наполненный выгнутый керамический инфракрасный нагревательный элемент) Размер: 245 х 110 мм Мощность: 300 - 1400 Вт          Подробнее
	FFE (наполненный плоский керамический инфракрасный нагревательный элемент) Размер: 245 х 60 мм Мощность: 150 - 1000 Вт   Увеличить фото         Подробнее
	FTE (наполненный выгнутый керамический инфракрасный нагревательный элемент) Размер: 245 х 60 мм Мощность: 150 - 1000 Вт   Увеличить фото          Подробнее
	HFE (половинчатый плоский керамический инфракрасный нагревательный элемент) Размер: 122 х 60 мм Мощность: 125 - 500 Вт   Увеличить фото            Подробнее
	HTE (половинчатый выгнутый керамический инфракрасный нагревательный элемент) Размер: 122 х 60 мм Мощность: 125 - 500 Вт   Увеличить фото           Подробнее
	QFE (плоский керамический инфракрасный нагревательный элемент) Размер: 60 х 60 мм Мощность: 125 - 250 Вт   Увеличить фото           Подробнее
	QTE (плоский выгнутый керамический инфракрасный нагревательный элемент) Размер: 60 х 60 мм Мощность: 125 - 250 Вт   Увеличить фото           Подробнее
	SFSE (квадратный плоский керамический инфракрасный нагревательный элемент) Размер: 122 х 122мм Мощность: 150 - 750 Вт   Увеличить фото           Подробнее
	SFEH (квадратный плоский полый керамический инфракрасный нагревательный элемент) Размер: 122 х 122мм Мощность: 250 - 800 Вт   Увеличить фото           Подробнее
	FFEH (плоский полый керамический инфракрасный нагревательный элемент) Размер: 245 х 60 мм Мощность: 150 - 800 Вт   Увеличить фото           Подробнее
	HFEH (половинчатый плоский полый керамический инфракрасный нагревательный элемент) Размер: 122 х 60 мм Мощность: 125 - 400 Вт           Подробнее
	FTE-LN (вогнутый керамический инфракрасный нагревательный элемент на длинной ножке) Размер: 245 х 60 мм Мощность: 150 - 1000 Вт   Увеличить фото          Подробнее
	FTEL (длинный вогнутый керамический инфракрасный нагревательный элемент) Размер: 285 х 60 мм Мощность: 150 - 1000 Вт   Увеличить фото          Подробнее
	FTEL-LN (длинный вогнутый инфракрасный керамический нагревательный элемент на длинной ножке) Размер: 285 х 60 мм Мощность: 150 - 1000 Вт   Увеличить фото          Подробнее
	ESEB (керамические инфракрасные лампы Эдисона) Диаметр: 64 х 137 мм Мощность: 60 Вт и 100 Вт    Увеличить фото        Подробнее
	ESES (керамические инфракрасные лампы Эдисона) Диаметр: 80 х 108 мм Мощность: 60 Вт и 100 Вт      Увеличить фото       Подробнее
	ESER (керамические инфракрасные лампы Эдисона) Диаметр: 95 х 140 мм Мощность: 150 Вт и 250 Вт    Увеличить фото       Подробнее
	ESEXL (керамические инфракрасные лампы Эдисона) Диаметр: 138 х 135 мм Мощность: 500 Вт                     Увеличить фото        Подробнее
	QCE (загнутый инфракрасный керамический нагревательный элемент) Размер: 60 х 60 мм Мощность: 150 - 250 Вт   Увеличить фото             Подробнее
	FPE (пластинчатый инфракрасный керамический нагреватель) Размер: 180 х 90 мм   Увеличить фото
	HPE (горяче-пластиночный инфракрасный керамический нагреватель) Размер: 115 х 75 мм   Увеличить фото
	CAN (керамический воздушный инфракрасный нагреватель) Размер: 150 х 110 мм   Увеличить фото
	PFAE (полный анодированный панельный нагревательный элемент) Размер: 247 х 62 х 60 мм Мощность: 300 Вт Температура на поверхности: 460 °C
	PHAE (цельный пловинчатый анодированный панельный нагревательный элемент) Размер: 122 х 62 х 60 мм Мощность: 150 Вт Температура на поверхности: 400 °C
	PFRE (цельный полный панельный нагревательный элемент) Размер: 247 х 62 х 60 мм Мощность: 650 Вт Температура на поверхности: 600 °C
	PHRE (цельный половинчатый панельный нагревательный элемент) Размер: 122 х 62 х 60 мм Мощность: 325 Вт Температура на поверхности: 600 °C
Аксессуары для керамических инфракрасных нагревателей (излучателей)
	RAS - стандартный рефлектор из аллюминизированной стали, поставляется без нагревателей.
	RAS1 - 100 х 60 х 254 мм
	RAS2 - 100 х 60 х 504мм
	RAS3 - 100 х 60 х 754 мм
	RAS4 - 100 х 60 х 1004 мм
	RAS5 - 100 х 60 х 1254 мм Подробнее
	PAS - стандартный проектор из аллюминизированной стали, поставляется без нагревателей
	PAS1 - 94 х 76 х 258 мм
	PAS2 - 94 х 76 х 508 мм
	PAS3 - 94 х 76 х 758 мм
	PAS4 - 94 х 76 х 1008 мм
	PAS5 - 94 х 76 х 1258 мм Подробнее

	Рефлектор для керамических лампочек Диаметр: 220 х 110 мм
	Цоколь E27для керамических лампочек Диаметр: 53 х 74 мм
	Двухполюсный керамический блок с соединительными частями из нержавейки Размер: 40 х 32 х 20 мм
	Трёхполюсный керамический блок с соединительными частями из нержавейки Размер: 63 х 32 х 20 мм
	Двухполосный керамический блок без соединительных частей Размер: 40 х 32 х 20 мм
	Трёхполосный керамический блок без соединительными частей Размер: 63 х 32 х 20 мм
	TB 1C (передающий блок на 1 ячейку с соединительными частями) Размер: 27 х 16 х 20 мм
	TB 3C (передающий блок на 3 ячейки с соединительными частями) Размер: 52 х 31 х 23 мм
	R7s керамические держатели
	Плоский керамический базовый держатель
	Металлические шины Размер: 8 х 2 х 1000 мм
	Набор из стальной волнистой пружины и зажима
	Отдельно пружина или зажим
	V-образный зажим и набор винтов
	Керамические бусы - отдельно Внешний диаметр - 5 мм Внутренний диаметр - 2,5 мм Длина - 6 мм
	Керамические бусы - собранные

Готовые инфракрасные системы на снове керамических излучателей
	Керамический инфракрасный обогреватель "PubSun" для помещений и открытых пространств
	PubSun 1 - 1 нагревательный элемент - 96 х 76 х 258 мм
	PubSun 2 - 2нагревательных элементов - 96 х 76 х 508 мм
	PubSun 3 - 3 нагревательных элементов - 96 х 76 х 758 мм
	PubSun 4 - 4 нагревательных элементов - 96 х 76 х 1008 мм
	PubSun 5 - 5 нагревательных элементов - 96 х 76 х 1256 мм
	Подробнее
	Инфракрасный обогреватель "ИК-комфорт" с высокотемпературными чёрными глазированными керамическими нагревательными элементами Размер: 510 х 122 х 100 мм Мощность: 1,3 кВт (230/240 В и 120 В) Типы рефлекторов: чёрный рефлектор с порошковым покрытием или рефлектор с покрытием из нержавеющей стали
	Инфракрасный обогреватель ИК 360 (аналог инфракрасного обогревателя ПИКСАН) Размер: 450 х 450 х 160 мм Мощность: 1,95 кВт (230/240 В и 120 В) Типы нагревательных элементов: высокоэффективные чёрные керамические излучатели или кварцевые средневолновые излучатели

Объемные керамические инфракрасные излучатели, нагреватели

При температуре излучателя от 300°C до 750°C объемные керамические электрообогреватели излучают средне- и длинноволновое инфракрасное излучение от 2,5 до 10 m. Благодаря широкому инфракрасному спектру излучения и своим великолепным свойствам, таким как очень длинный срок службы, легкая заменяемость и точное позиционирование тепловой энергии, объемные керамические излучатели используются во многих, самых различных случаях. Классические примеры – это термоформовка, лакирование, печать или сушка. Непромышленные применения – инфракрасные сауны, инфракрасные кабины, обогрев для терасс, уличных кафе и зон для курения или поддержание готовых блюд в горячем состоянии в сфере питания Поверхность излучателя покрыта глазурью и тем самым защищена от загрязнения и окисления. Стандартное подключение – соединительная колодка вкл. пружинную фиксацию и 100 мм провода (150 мм для типа SFSE и всех желтых элементов) с концевым зажимом (опционально: глухой полюсный наконечник).

Типы объёмных керамических нагревателей (излучателей)



Type	Тип	Размеры	Мощность (при 230В) Другие напряжение и мощность по запросу
FTE*	Полностью выгнутый	245 x 60 x 31 мм	150Вт, 250Вт, 300Вт, 400Вт, 500Вт, 650Вт, 750Вт, 1000Вт (FFES макс. 650Вт)
FTELN	Полностью выгнутый	245 x 60 x 62 мм	150Вт, 250Вт, 300Вт, 400Вт, 500Вт, 650Вт, 750Вт, 1000Вт (FFES макс. 650Вт)
FFE*	Полностью плоский	245 x 60 x 24 мм	150Вт, 250Вт, 300Вт, 400Вт, 500Вт, 650Вт, 750Вт, 1000Вт (FFES макс. 650Вт)
FFES	Полностью плоский	245 x 60 x 24 мм	150Вт, 250Вт, 300Вт, 400Вт, 500Вт, 650Вт, 750Вт, 1000Вт (FFES макс. 650Вт)
HTE*	Наполовину выгнутый	122 x 60 x 31 мм	125Вт, 150Вт, 200Вт, 250Вт, 325Вт (НТЕ), 500Вт
HFE*	Наполовину плоский	122х60х24 мм	125Вт, 150Вт, 200Вт, 250Вт, 325Вт (НТЕ), 500Вт
QCE	На четверь изогнутый	60 x 55 x 40 мм	125Вт, 250Вт
QTE	На четверть выгнутый	60 x 60 x 31 мм	125Вт, 250Вт
QFE	На четверть плоский	60 x 60 x 24 мм	125Вт, 250Вт
SFSE*	Квадратный плоский	122 x 122 x 24 мм	150Вт, 250Вт, 300Вт, 350Вт, 400Вт, 500Вт, 650Вт, 750Вт
LFTE (Large FTE)	Крупный FTE	245 x 110 x 37 мм	LFTE: 1000Вт, 1500Вт
LFFE (Large FFE)	Крупный FFE	245 x 90 x 24 мм	LFFE: 150Вт, 350Вт, 750Вт, 1400Вт

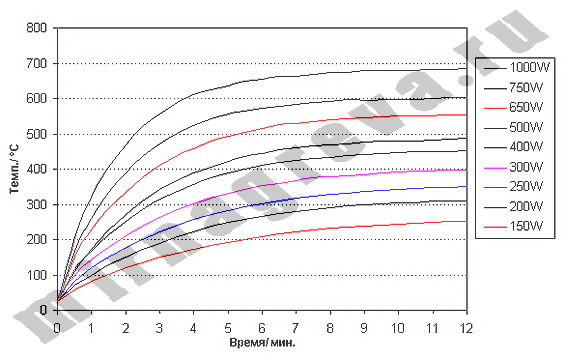

График зависисмоти нагрева объёмных керамических нагревателей FTE (FFE, SFSE, HTE, HFE, QTE, QFE) от времени*

Тесты FTE нагревателей со средней поверхностной температурой теплоотдачи, с инфракрасным термометром, установленным на измерение квалификации радианта-0.9 (с прибором, вмонтированным в алюминиевый рефлектор RAS).

*Такие же температуры применяются при теститровании FFE, SFSE приборов.
Для проверки HTE и HFE нагревательных элементов умножьте ваты на два.
Для проверки QTE, QFE приборов умножьте ваты на четыре.

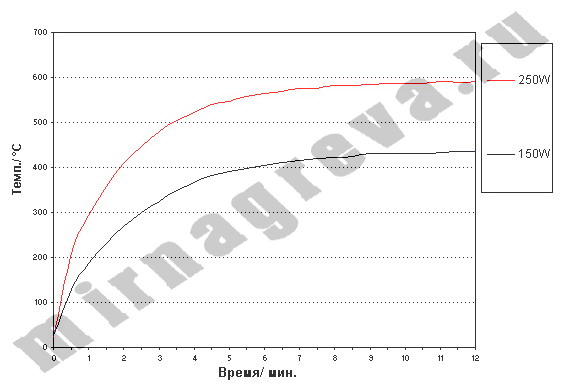

График зависисмости нагрева объёмных керамических нагревателей QCE от времени

Тесты QCE нагревательных элементов со среденей поверхностью температурой теплопередачи, с инфракрасным термометром, установленным на измерение квалификации радианта - 0.9 (с прибором, вмонтированным в алюминиевый рефлектор)

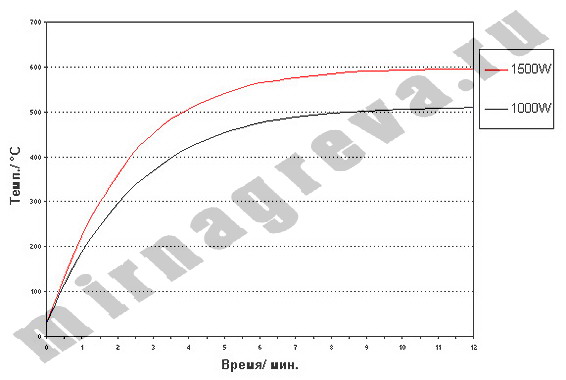

График зависисмости нагрева объёмных керамических нагревателей LFTE от времени

Тесты LFTE нагревательных элементов со среденей поверхностью температурой теплопередачи, с инфракрасным термометром, установленным на измерение квалификации радианта - 0.9 (с прибором, вмонтированным в алюминиевый рефлектор)

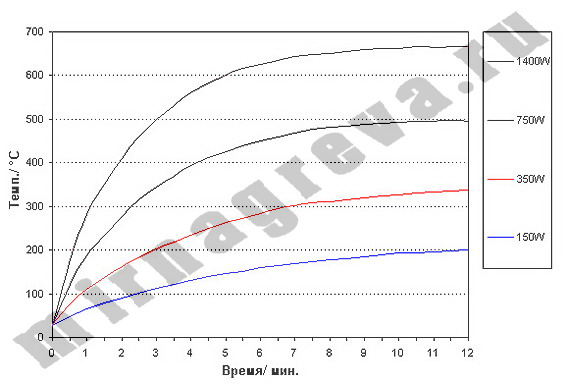

График зависисмости нагрева объёмных керамических нагревателей LFFE от времени

Тесты LFTE нагревательных элементов со среденей поверхностью температурой теплопередачи, с инфракрасным термометром, установленным на измерение квалификации радианта - 0.9 (с прибором, вмонтированным в алюминиевый рефлектор)

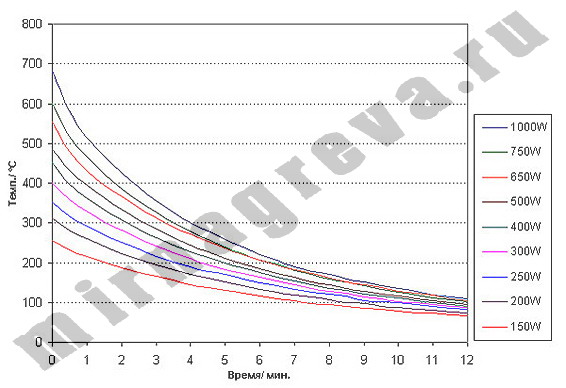

График зависисмости охлаждения объёмных инфракрасных керамических нагревательных элементов от времени

Тесты FTE нагревателей со средней поверхностной температурой теплоотдачи, с инфракрасным термометром, установленным на измерение квалификации радианта-0.9 (с прибором, вмонтированным в алюминиевый рефлектор RAS).
Такие же температуры применяются при теститровании FFE, SFSE приборов.

Для проверки HTE и HFE нагревательных элементов умножьте ваты на два.
Для проверки QTE, QFE приборов умножьте ваты на четыре.

* Сертифицировано UL США - Лабораторией по технике безопасности (UL-no.: 120601-E214574)

Таблица выбора элементов: смотрите в разделе "Аксессуары, сервис, область применения инфракрасных нагревателей "

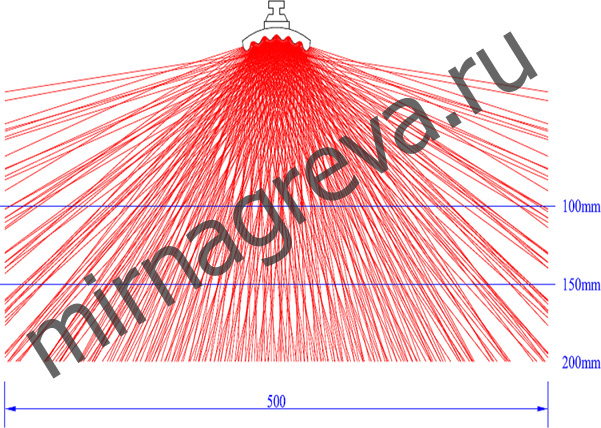

- Рекомендуемая дальность излучения: 100 - 200 мм
- стандартный цвет: белый (по запросу желтый, розовый, черный); в горячем виде желтый становится светло-коричневым, а розовый - серым
- стандартный термоэлемент: Typ K "Cerix" (опционально: Typ J)

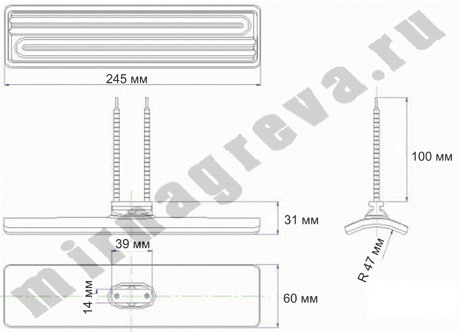

Керамический ИК-нагреватель FTE

Керамический ИК-нагреватель HTE

Керамический ИК-нагреватель FFE

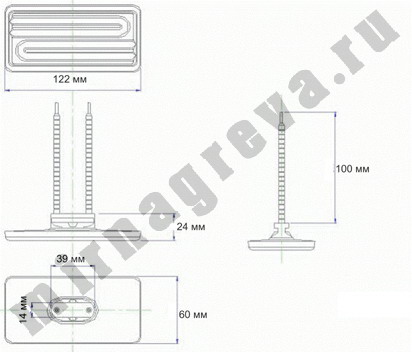

Керамический ИК-нагреватель HFE

Керамический ИК-нагреватель QFE

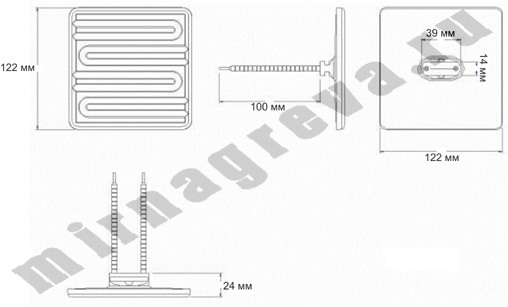

Керамический ИК-нагреватель SFSE

Керамические полые излучатели

Керамические полые излучатели – это усовершенствование традиционных керамических излучателей. Благодаря обусловленомму массой примерно на 40% более короткому времени нагрева они применяюся прежде всего в цикличных и часто прерываемых рабочих процессах. Через пустотелый тепловой барьер с задней стороны они к тому же излучают меньше энергии назад, что увеличивает их КПД. Благодаря этому экономится до 15% электрической энергии и щадится окружающая корпусная конструкция. Стандартное подключение – соединительная колодка вкл. пружинную фиксацию и 150 mm провод с концевым зажимом (опционально: глухой полюсный наконечник).

Инфракрасный излучатель с E27-цокелем представляет собой легко монтируемый вариант полого излучателя, который прежде всего очень распространен в животноводстве. Для монтажа могут быть заказаны E27-корпусы, а также подходящие рефлекторы.

Типы полых керамических нагревателей



Type	Тип	Размеры	Мощность (при 230В) Другие напряжение и мощность по запросу
FFEH	Полностью плоский элемент полый	245 x 60 x 36 мм	250Вт, 300Вт, 400Вт, 500Вт, 600Вт, 800Вт
HFEH	Наполовину плоский элемент полый	122 x 60 x 36 мм	125Вт, 200Вт, 250Вт, 300Вт, 400Вт
SFEH	Квадратный плоский элемент полый	122 x 122 x 36 мм	250Вт, 300Вт, 400Вт, 500Вт, 600Вт, 800Вт
ESE (лампа Эдисона)	Цокольный элемент	диаметр 80 x 110 мм	60Вт, 100Вт
		диаметр 95 x 140 мм	150Вт, 250Вт
		диаметр 140 x 140 мм	500Вт

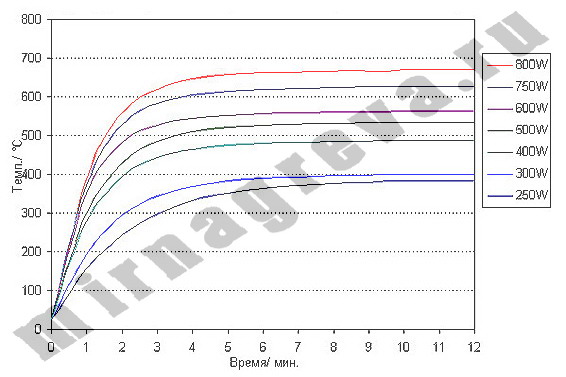

График зависисмости нагрева полых керамических нагревателей FFEH (SFEH, HFEH) от времени *

Тесты FFEH приборов со средней поверхностной температурой теплоотдачи, с инфракрасным термометром, установленным на измерение квалификации радианта - 0.9 (с прибором, вмонтированным в алюминиевый рефлектор RAS).
*Такие же температуры применяются при тестировании SFEH приборов.
Для проверки HFEH приборов разделите ваты на два.

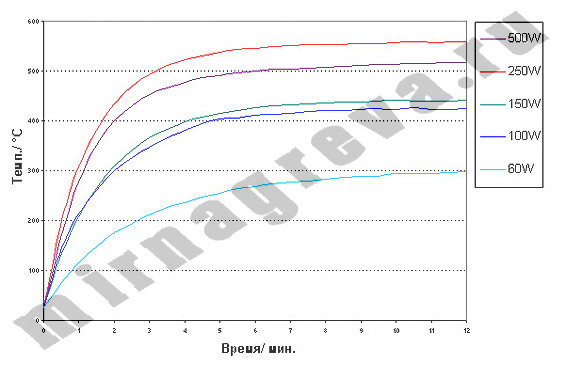

График зависисмости нагрева ламп Эдисона (полых керамических нагревателей ESE) от времени

Тесты ESE нагреватлелей (ламп Эдисона) со средней температурой теплоотдачи, с инфракрасным термометром, установленным на измерение кывлификации радианта - 0.9 (с лампой, вмонтированной в алюминиевый рефлектор)

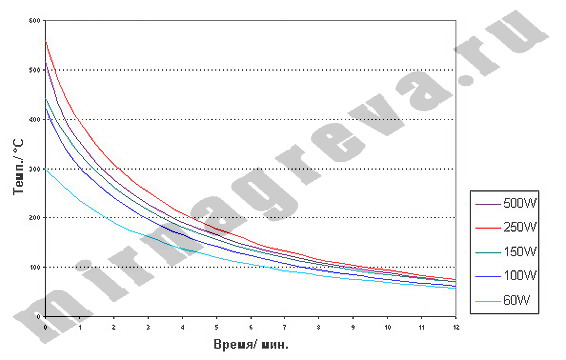

График зависисмости охлаждения ламп Эдисона (полых керамических нагревателей ESE) от времени

Тесты ESE нагреватлелей (ламп Эдисона) со средней температурой теплоотдачи, с инфракрасным термометром, установленным на измерение кывлификации радианта - 0.9 (с лампой, вмонтированной в алюминиевый рефлектор)

Таблица выбора элементов: смотрите в разделе "Аксессуары, сервис, область применения инфракрасных нагревателей "

- Рекомендуемая дальность излучения: 150 - 200 мм

- Стандартный цвет: белый (по запросу желтый, розовый, черный); в горячем виде желтый
становится светло-коричневым, а розовый – серым

- Стандартный термоэлемент: Typ K "Cerix" (опционально: Typ J)

Керамический ИК-нагреватель FFEH

Керамический ИК-нагреватель SFEH

Термоэлемент Cerix

В большинстве случаев необходимо измерять температуру применяемого излучателя и при необходимости регулировать ее. Предпосылки хорошего замера температуры – совершенная изоляция от нагревательного элемента, точное расстояние от источника тепла и быстрое время реагирования. Запатентированная Cerix-технология использует великолепные характеристики кварцевого стекла в отношении теплопроводимости и электрической изоляции. Термоэлемент Typ K (NiCr-Ni) устанавливается непосредственно на кварцевой трубке, которая сдвигается на четко заданное место над нагревательной пружиной. Это гарантирует очень быстрое время реагирования, совершенную изоляцию и воспроизводимые результаты измерения.

По специальному заказу возможен также термоэлемент Typ J (Fe-CuNi) (не Cerix-технология).

Рефлекторы

Рефлектирующее устройство – важный компонент каждого инфракрасного нагревателя. Благодаря использованию рефлекторов обеспечиваются

- лучшая направленность излучения,
- малые потери излучения на обратную сторону,
- хорошая механическая защита излучателей и прежде всего подсоединительных элементов.

Поверхность, покрытая алюминием, обеспечивает оптимальное отражение теплового излучения. Наряду со стандартными рефлекторами возможна также термически изолированная модель.

Рефлекторы поставляются вместе с 2-х-полюсным керамическим соединительным блоком и 300 mm высокотемпературным проводом. Инфракрасные излучатели не входят в комплект поставки и должны быть заказаны отдельно.

Типы стандартных рефлекторов



Тип	Размер		Тип	Размер
RAS S*	92х44х250 мм
RAS 1	100х62х254 мм		RASiso 1	100х60х254 мм
RAS 2	100х62х504 мм		RASiso 2	100х60х504 мм
RAS 3	100х62х754 мм		RASiso 3	100х60х754 мм
RAS 4	100х62х1004 мм		RASiso 4	100х60х1004 мм
RAS 5	100х62х1254 мм		RASiso 5	100х60х1254 мм

На заказ изготавливаются рефлекторы любых размеров, возможно изготовлнеие из стали.

* без посоединительного блока и провода

Оформить запрос на каталог продукции, задать вопрос нашим специалистам или оформить заказ Вы можете по электронной почте или связавшись с нами по многоканальному телефону (факсу):

+7 (495) 661 01 39

Мы с удовольствием ответим на все Ваши вопросы!

Если Вы отправили ваш запрос через сайт или по электронной почте и в течение одной недели не получили от нас ответ, к сожалению, Ваш запрос не был доставлен (например, удален спам-фильтром). Пожалуйста, повторите Ваш запрос или свяжитесь с нами по телефону (факсу).

Также Вы можете обсудить Ваши вопросы с нашими специалистами на форуме.
Спасибо!

Выбирая обогреватели, стоит обратить свое внимание на керамические излучатели и инфракрасные лампы, способные подарить Вам частичку солнечного тепла. Компания "Мир нагрева" предлагает широкий выбор доступных по цене, надежных и долговечных керамических обогревателей, которые будут радовать Вас и Вашу семью не один год, привнося в атмосферу дома уют и комфорт. Используя эти приборы, Вы избавитесь от множества хлопот, улучшите внешность и укрепите здоровье.

Использование инфракрасных ламп

Излучая спектр волн длиной 2,5-10 мкм, керамические обогреватели находят самое широкое применение в различных областях. Достаточно часто для нагревания различных материалов на промышленных объектах используются именно инфракрасные излучатели. Работая в самых разных средах, включая вакуум, инфракрасные лампы повышают температуру предметов гораздо быстрее, чем иные нагреватели, что объясняется отсутствием непосредственного контакта между излучением и объектом. Керамические обогреватели присутствуют в разнообразных печах для сушки сырья, автоматических термостатах для упаковывания товаров в пластик и прочих устройствах.

Впрочем, инфракрасные лампы, как и иные виды излучателей, с успехом используются и в бытовых условиях. Применяя их, можно поддерживать оптимальную температуру рабочих зон и помещений, а потому керамические обогреватели незаменимы в сфере питания, медицины, косметологии и многих других областях. Лечение различных болезней и недомогания с помощью инфракрасных ламп дает поразительные результаты, а инфракрасные сауны и кабины позволяют расслабиться и отвлечься от повседневной суеты. Достаточно часто керамические обогреватели встраивают в специальные панели, поддерживающие температуру продуктов на необходимом уровне, предотвращая их охлаждение.

Виды керамических обогревателей

Компания "Мир нагрева" предоставляет несколько вариантов инфракрасных ламп. Основными видами таких приборов являются полые и объемные керамические излучатели. Чаще всего различия между ними сводятся к наличию или отсутствию термоэлемента, но существуют и другие характерные особенности, присущие той или иной модели инфракрасных ламп.

Полые керамические обогреватели очень быстро нагреваются и охлаждаются. Это значит, что при их применении большая часть мощности излучения уходит по направлению вперед. Считается, что объемные керамические обогреватели несколько уступают им в этом, хотя при использовании рефлектора доля излучения, направленная вперед, увеличивается до 95%. Именно благодаря этому инфракрасные лампы всех разновидностей имеют практически одинаковую эффективность и надежность.
