Нагреватели для шкафов автоматики (обогреватели электрических шкафов управления)
 |
Обогреватели шкафов автоматики (нагреватели для электрических шкафов управления) применяются:
Технические характеристики нагревателей шкафов автоматики:
|
Как правильно подобрать нагреватель для шкафа автоматики
Нагреватель предназначен для монтажа внутри щитовых шкафов, снабженных электроаппаратурой, с целью поддержания температуры, позволяющей поддерживать правильную эксплуатацию электрических устройств. Обогрев внутри шкафов, расположенных снаружи зданий, позволяет избежать конденсации влаги и пара, представляет собой отличную защиту от морозов - температура внутри шкафа поддерживается выше уровня РОСЫ. Благодаря большой поверхности алюминиевого радиатора, происходит большая теплоотдача от нагревателя внутри шкафа.
В состав нагревателя входят:
- Патронообразный нагревательный элемент
- Радиатор алюминиевый
- Автоматический ограничитель температуры
- Контактная планка для подключения питания
- Застёжка DIN - рейки
| Вид снизу | Вид сбоку |
 |
 |
Монтаж:
Нагреватель следует закрепить на рейке DIN 35 мм (EN50022) с помощью пружины и застёжки. Нагреватель должен быть размещён в нижней части шкафа, на расстоянии около 40 мм от встроенной аппаратуры в шкафу.
Коэффициен приникновения k
| Материал | Коэфициент проникновения k [В/м2K] |
| Cталь крашенная | 5,5 |
| Сталь нержавеющая | 4,5 |
| Алюминий | 12 |
| Алюминий двойные стенки | 4,5 |
| Другие материалы и сплавы | 3,5 |
Разница температур:
Tw - температура внутри шкафа
Tz - температура снаружи шкафа
Пример:
Размеры
щитового шкафа:
W Выс. = 2000 мм
S Шир. = 800 мм
G Глуб. = 600 мм
Корпус из
нержавеющей стали. Разница температур между температурой внутри и снаружи -
15 K
Выбор мощности нагревателя
Мощность, необходимая для нагрева, рассчитывается по формуле:
Расчёт поверхности шкафа
 |
Шкаф одиночный, свободностоящий | A = 1.8 x W x ( S + G ) + 1.4 x S x G |
 |
Шкаф одиночный, стоящий у стены | A = 1.4 x S x ( W+G ) + 1.8 x G x W |
 |
Первый или последний шкаф, стоящий в ряду | A = 1.4 x G x ( W +S ) + 1.8 x S x W |
 |
Первый или последний шкаф, стоящий в ряду и стоящий у стены | A = 1.4 x W x ( S + G ) + 1.4 x S x G |
 |
Шкаф, расположенный между двумя шкафами в ряду | A = 1.8 x S x W+ 1.4 x S x G + G x W |
 |
Шкаф, расположенный между двумя в ряду и стоящий у стены | A = 1.4 x S x ( W + G ) + G x W |
 |
Шкаф, расположенный между двумя в ряду и стоящий у стены с закрытым верхом | A = 1.4 x S x W + 0.7 x S x G+ G x W |
Модели нагревателей для шкафов автоматики европейского производителя
|
Тип
|
Исполнение
|
Мощность напряжения при 20° С
|
Напряжение
|
Размеры (Д х Ш х Г)
|
|
|
|
Нагревательный элемент с положительным ТКС
|
10 Вт
|
110 - 240 В |
50 x 28 x 50 мм
|
0,18 кг
|
||
|
Нагревательный элемент с положительным ТКС
|
20 Вт
|
110 - 240 В |
70 x 28 x 50 мм
|
0,18 кг
|
||
|
Нагревательный элемент с положительным ТКС
|
30 Вт
|
110 - 240 В |
90 x 28 x 50 мм
|
0,18 кг
|
||
|
Нагревательный элемент с положительным ТКС
|
45 Вт
|
110 - 240 В |
150 x 28 x 50 мм
|
0,261 кг
|
||
|
Нагревательный элемент с положительным ТКС
|
60 Вт
|
110 - 240 В |
105 x 80 x 80 мм
|
0,67 кг
|
||
|
Нагревательный элемент с положительным ТКС
|
75 Вт
|
110 - 240 В |
155 x 80 x 80 мм
|
1,0 кг
|
||
|
Нагревательный элемент с положительным ТКС
|
100 Вт
|
110 - 240 В |
185 x 80 x 80 мм
|
1,2 кг
|
||
|
Нагревательный элемент с положительным ТКС
|
150 Вт
|
110 - 240 В |
245 x 80 x 80 мм
|
1,8 кг
|
||
|
Нагревательный элемент с положительным ТКС с вентилятором
|
250 Вт
|
115 или 230 В |
155 x 80 x 80 мм
|
1,3 кг
|
||
|
Нагревательный элемент с положительным ТКС с вентилятором
|
400 Вт
|
115 или 230 В |
235 x 80 x 80 мм
|
1,84 кг
|
||
|
RH 35
|
Резистор
|
35 Вт
|
400 В |
130 x 72 x 50 мм
|
-
|
-
|
|
RH 55
|
Резистор
|
45 Вт
|
400 В |
165 x 72 x 50 мм
|
-
|
-
|
|
Резистор
|
70 Вт
|
400 В |
185 x 80 x 80 мм
|
1,36 кг
|
||
|
Резистор
|
100 Вт
|
400 В |
215 x 80 x 80 мм
|
1,56 кг
|
Смотрите также регуляторы для шкафов автоматики
Модели SH 10, 20, 30, 45
 |
 |
 |
|
 |
 |
 |
|
График зависимости мощности от температуры окружающей среды
Аксессуары
| Регуляторы | TRO 60, TRW 60, TWR 60, TKW 60 |
| Гигростат | HWH 90 |
Модели SH 60, 75 (D), 100 (D), 150
 |
 |
 |
|
 |
 |
График зависимости мощности от температуры окружающей среды
Аксессуары
| Регуляторы | TRO 60, TRW 60, TWR 60, TKW 60 |
| Гигростат | HWH 90 |
Модели SH 250L, 400L
 |
 |
 |
|
 |
 |
График зависимости мощности от температуры окружающей среды
Аксессуары
| Регуляторы | TRO 60, TRW 60, TWR 60, TKW 60 |
| Гигростат | HWH 90 |
Нагреватели для шкафов автоматики со встроенным вентилятором.

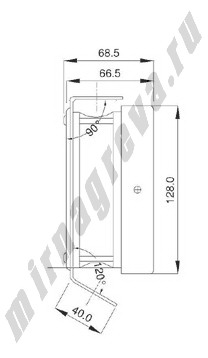

Модели SH 220L, 500L, 1000L
 |
 |
 |
 |
 |
|
| Тип | |||
| Напряжение |
230 В 50/60 Гц
|
||
| Сила тока |
1,0 А
|
2,2 А
|
4,4 А
|
| Мощность |
220 Вт
|
500 Вт
|
1000 Вт
|
| Размеры |
140 х 160 х 70 мм
|
||
| Крепление |
Клемма
|
||
| Вес |
1,08 кг
|
||
Крепление - уголки; подключение - клемма.
Аксессуары
| Регуляторы | TRO 60, TRW 60, TWR 60, TKW 60 |
| Гигростат | HWH 90 |
Взрывозащищенные обогреватели отечественного производителя для мультибоксов, шкафов КИПиА, диабоксов, термобоксов, шкафов управления, шкафов автоматики
 |
Взрывозащищенный обогреватель для шкафов автоматики. Тип 1 Номинальная мощность:100 Вт
|
|
 |
Взрывозащищенный обогреватель для шкафов автоматики. Тип 2 Номинальная мощность: 200 Вт
|
|
 |
Взрывозащищенный обогреватель для шкафов автоматики. Тип 3 Номинальная мощность: 300 Вт
|
|
 |
Взрывозащищенный обогреватель для шкафов автоматики. Тип 4 Номинальная мощность: 400 Вт
|
|
 |
Взрывозащищенный обогреватель для шкафов автоматики. Тип 5 Номинальная мощность:1000 Вт
|
