Температурные контроллеры

Экономичная серия регуляторов в 3-х размерах IP 66 для встраивания
(производство: Германия)

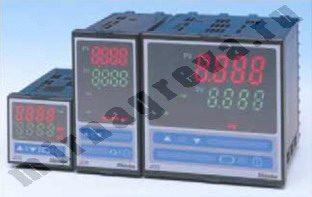

JC-серия является рузультатом многолетних разработок в области температуроизмеряющей и –регулирующей техники. Серию отличают надежные техника и программное обеспечение, специально рассчитанные для простых регулирующих систем. JC-серия обладает минимальными функциями, великолепными регулирующими результатами, простым обслуживанием и привлекательной ценой.



Соответствует стандартам	CE, UK, CSA
Входы	Термоэлементы К= -200 / 1370 С или -199,9 / 400 С J= -200 / 1000 C R+S= 0 / 1760 C B= 0 / 1820 C E= -200 / 800 C T= -199,9 / 400 C N= -200 / 1300 C C= 0 / 2315 C
	Точность	+- 0,2%
	Резистивные датчики	Pt100 3-провод. по IEC-751, -199,9/850,0 С
	Точность	+-0,1%
	Ток	0 - 20 mA или 4 -20 mA через шунт 50 Ohm
	Напряжение	0 -1 В, 0 - 5 В, 1 - 5 В, 0 - 10 В
	Точность	+-0,2%
Выходы регулирования	Реле	3 А, 250 В
	Колесо полупроводникового реле	0 / 12 В, 40 mA, устойчивый к коротким замыканиям
	0 - 20, 4 - 20 mA	сопротивление нагрузки 500 Ohm максимум
	0 - 10, 1 - 4 В	сопротивление нагрузки 500 Ohm минимум
Питание	Стандартное	110 - 240 В
	24 В	24 В / 6 В
Выход сингнала тревоги	Реле	3 А, 250 В
	Типы сигнала тревоги	Высокий, низкий, высокий + низкий, абсолютный, лента. В качестве размыкающего или замыкающего контакта.



Стандартные функции

Заданное значение 1 и 2, PID-регулирующие параметры (*PID=изодромная регуляция с предварением), скорость передачи (данных) в бодах, протоколл, значение тревожного сигнала, мощность на выходе, выбор сенсора, коррекция сенсора, блокировка настройки, ограничение настройки, ограничение мощности, фильтр фактических значений, PD адаптаци (*PD= пропорциональное регулирование с предварением), время цикла, гистерезис тревожного сигнала, запаздывание тревожного сигнала,нагревать или охлаждать.



• Очень хорошо читаемая LED-индикация (светодиодная)
• новая SMD CHIP LED система
• крупные контрастные LED-цифры
• ясный концепт пользования
• Универсальные входы -Multirange
• 10 различных термодатчиков
• 2 различных Pt100
• 2 области тока
• 4 области напряжения
• 2 заданные величины переключаемы - только JCR и JCD
• переключаем с внешним контактом
• установка и производство
• 1 выход тревоги в качестве стандарта
• с контактом, свободным от потенциала
• 9 типов тревоги на выбор
• обратимый в качестве размыкающего или замыкающего контакта
• Серийное сопряжение RS-485 Option-Master Slave с программным регулятором PC-935
• ASCII протокол, Labview драйвер
• переключается на Modbus RTUProtokoll
• стандартное программное обеспечение в наличии
• Класс защиты встраиваемого фасада
• IP66
• выдвижной блок устанавливается спереди

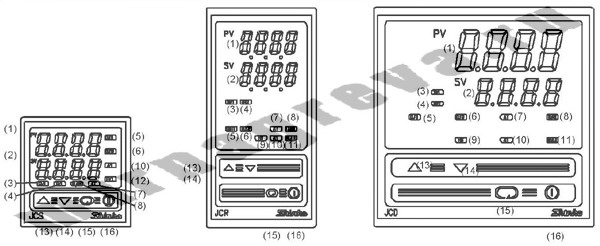

1: Индикация заданных величин 2. Индикация фактических величин 3: Заданная (номинальная) величина 1 4: Заданная (номинальная) величина 2 5: Выход регулирования 1 6: Выход регулирования 2 7: Самооптимизация 8: Коммуникация

9: Прерывание нагрева 10: Тревога 1 11: Тревога 2 12: Выход 13: Кнопка – увеличить величину 14: Кнопка – уменьшить величину 15: Кнопка - режим 16: Кнопка - Вкл / Выкл



Схемы электрического подсоединения

Электрические вводы предусмотрены для концевых муфт жил провода или 4 мм вилочных наконечников провода.

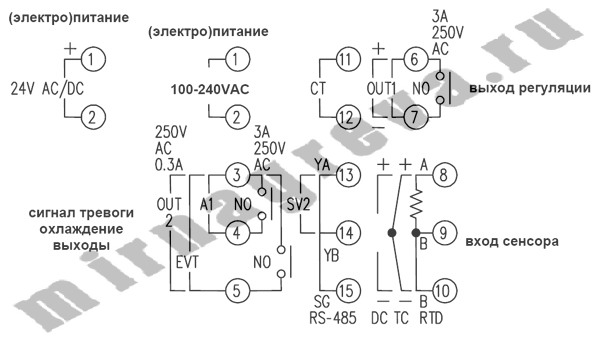

JCS-33A

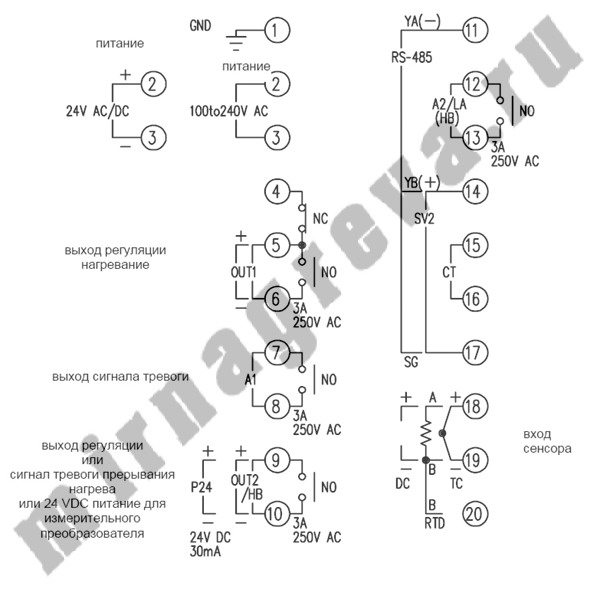

JCR-23A и JCD-23A



Размеры

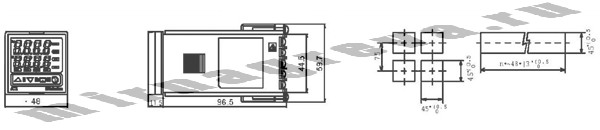

JCS-33A Размеры с отрезком распределительного щита 45 х 45 мм

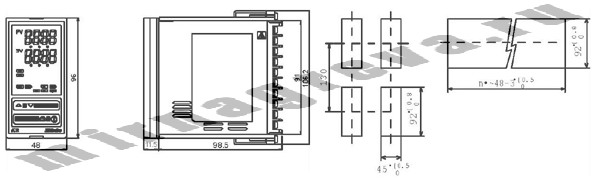

JCR-33A Размеры с отрезком распределительного щита 45 х 92 мм

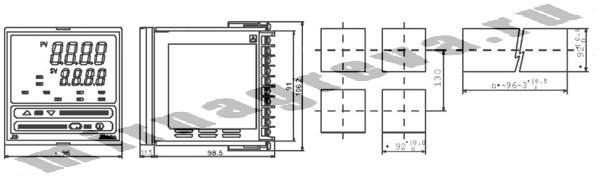

JCD-33A Размеры с отрезком распределительного щита 92 х 92 мм

Электронный выдвижной блок может быть вынут спереди. Для фиксации служат прилагаемые крепежные скобы. По желанию могут быть также изготовлены пленки для фронтов приборов.



Форма заказа

JC 33A
Typ	S						Шир. 48 x выс. 48 x глуб. 96.5 мм
	R						Шир. 48 x выс. 96 x глуб. 98.5 мм
	D						Шир. 96 x выс. 96 x глуб. 98.5 мм
Выход регулирования (OUT 1)			R				Реле 3 A / 250 В
			S				Колесо полупроводникивого реле 12 В, 40 mA
			A				4 - 20 mA
			V				0 - 10 В
Вход				M			многоопциональный
Напряжение питания					1		24 В
Опции						A2	Сигнал тревоги
						W (5A)	Область тока: 5A	Контроль прерывания нагрева
						W (10A)	Область тока: 10A
						W (20A)	Область тока: 20A
						W (50A)	Область тока: 50A
						DR	Реле Колесо полупроводникового реле 4 - 20 mA (OUT 2) встраиваемое полупроводниковое реле
						DS
						DA
						DT
						C5	серийное сопряжение/ интерфейс (EIA RS-485)
						SM	SV1/SV2 внешнее переключение заданной величины (только JCR, JCD)
						LA	Объединенная тревога
						P24	Изолированное питание 24 В
						TC	Защита от прикосновения
						BK	Черный корпус



Регуляторы температруры
(производство: Китай)

Модельный ряд 1























Стандартное применение

• Функция автонастройки
• Управление нагревом или охлаждением
• 2 alarm-выхода с 10 режимами сигнализации
• Порт RS485 (опция)
• Входной сигнал: термопара (11 типов), термосопротивление (Pt100, JPt100)
• Управляющий выход: реле, импульсное напряжение, ток 4...20мА
• Режимы управления: ПИД-регулирование, ВКЛ/ВЫКЛ и ручное управление

Функциии регулятора

• автоматическое определение коэффициентов ПИД-регулятора (автонастройка);
• формирование сигнала управления на дополнительных (AL1 и AL2) выходах по двухпозиционному закону (10 режимов сигнализации);
• блокировка действия кнопок;
• измерение температуры и отображение ее текущего значения на встроенном 4-х разрядном цифровом LED дисплее красного свечения;
• отображение заданного значения температуры на втором встроенном цифровом 4-разрядном LED дисплее зеленого свечения;
• встроенный интерфейс RS-485.

Скачать подробное описание температурного контроллера (pdf) (719 КБ)



Модельный ряд 2





















Двухконтурное и программное управление

• входной сигнал: термопара (11 типов), термосопротивление (Pt100, JPt100, Cu50), аналоговый;
• управляющие выходы: реле, импульсное напряжение, аналоговый 4...20мА, 0...10В;
• режимы управления: ПИД, ВКЛ/ВЫКЛ, программное и ручное управление;
• 10 режимов сигнализации;
• функция автонастройки, управление нагревом/охлаждением, клапанами;
• функция блокировки кнопок;
• интерфейс RS-485;
• PID - регулирование;
• цифровое управление;
• 4 типа управляющих выходов;
• режим программного управления;
• двухконтурное управление;
• универсальный измерительный вход.

Функциии

• измерение температуры и отображение ее текущего значения на встроенном 4-х разрядном цифровом LED дисплее красного свечения;
• отображение заданного значения температуры на втором встроенном цифровом 4-разрядном LED дисплее зеленого свечения;
• автоматическое определение коэффициентов ПИД-регулятора (автонастройка);
• формирование сигнала управления на дополнительных (AL1 и AL2) выходах по двухпозиционному закону (10 режимов сигнализации);
• блокировка действия кнопок;
• встроенный интерфейс RS-485.



Отличия регуляторов модельного ряда 2 от регуляторов модельного ряда 1

• Универсальный вход, позволяющий работать с 13 типами термодатчиков (включая ТХК), а также с 4 типами входных аналоговых сигналов (0~5В, 0~10В, 0~ 20 мA, 4~20 мА).
• Автоматическое пошаговое управление температурой (8 предустановленных значений температуры и времени поддержания заданной температуры)
• Двухконтурное управление выходами (одновременное управление нагревом и охлаждением по двум выходам)
• Возможность подключения трансформатора тока для контроля обрыва ТЭНа
• Три сигнальных выхода
• Два дискретных входа для подключения внешних переключателей (вход1: Пуск/Стоп регулирования; вход2: переключение между двумя заданными значениями температуры)
• Различные типоразмеры (передняя панель: 48х24, 48х48, 48х96, 96х96)
• RS-485 (Modbus ASCII/RTU)
• Программное обеспечение для мониторинга и управления контроллером от ПК
