Монтаж

При монтаже, пожалуйста, убедитесь, что внутренняя поверхность нагревателя плотно прилегает к соплу. Затем подтяните шестигранные винты на нагревателе. Через 30 минут после начала работы необходимо ещё раз подтянуть винты во избежании теплопотерь. При неверном монтаже нагреватель перегорает.

Особое исполнение

По запросу могут быть изготовлены нагреватели нестандартных размеров, в частности:

• Нагреватели со специальными размерами, при условии, что диаметр не превышает 100 мм и ширина не превышает 100 мм

• Кабели энергоснабжения с длиной, отличающейся от стандартной (1000 мм)

• Нагреватели с мощностью или напряжением, отличных от указанных в Таблице 1 при условии, что максимальная мощность не превысит 6 Вт/см² .

• Нагреватели с отверстием под термопару.

Если требуется отверстие под термопару, необходимо предоставить чертеж, на котором четко указаны размеры отверстия и его положение.

Нами поставляются кольцевые закрытые-литые нагреватели двух исполнений: из латуни и из стали.

Применение:

• производство пищевого оборудования
• пластики: цилиндры экструдера, закладные головки
• теплопередающие прессы для производства текстильных изделий
• производство медицинского оборудования
• производство полупроводников

Преимущества литых нагревателей

• более долгий срок службы
• эффективный нагрев
• высокая температура нагрева
• высокая мощность
• широкие диапазоны температур для различных покрытий

Технические характеристики

• рабочая температура с оболочкой из стали 450 ºС
• рабочая температура с оболочкой из латуни 350 ºС
• максимальная мощность: 6 Вт/см² на поверхности

Конструкция

Жесткая структура такого нагревателя не позволяет применять их с одним круглым сегментом, поэтому они производятся с двумя или более круглыми сегментами.

Литые кольцевые нагреватели снабжены системой зажимов на цилиндре:

• система с внешней зажимной лентой (чертеж1)
• система зажимов, идущая прямо из формы (чертеж 2)

Системы с внутренним охлаждением на базе кольцевых-закрытых нагревателей

Этот процесс позволяет установить внутри формы систему охлаждения, изготовленную из нержавеющих стальных трубок, по которым течет вода или масло, в зависимости от технической задачи.

В случае примениения охлаждающей системы с водой, обязательно убедитесь, что химический состав воды нейтрален, во избежании образования накипи или коррозии.

Тестирование

• Передовое испытательное оборудование (TPC 2000) позволяет нам дать гарантию на весь продукт, так как все нагреватели тестируются в горячем состоянии с подачей их рабочего напряжения.
• TPC 2000 снабжен протоколом испытаний.

Стандартные измерения

• значение Омов
• диэлектрическая сила
• потери по току
• сопротивление изоляции
• эффективность провода заземления

• Диаметр (D)
• Ширину (L)
• Напряжение питания (В, макс. 550В)
• Мощность (Вт)
• тип вывода
• расположение вывода
• направление провода
• длину провода
• степень защиты корпуса
• чертеж приветствуется из-за особенности этих нагревателей

Электрические подсоединения

Нагревательный элемент выходит из формы с нарезным болтом, поэтому кабели питания могут быть подсоединены с помощью монтажных петель, изготовленных из нержавеющей стали (обычно защищены алюминиевыми шлангами, как показано на чертежах).

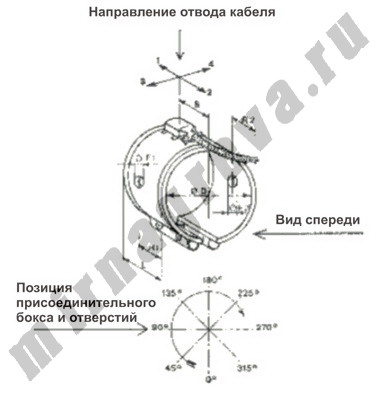

Исполнение кольцевых миканитовых нагревателей в нержавеющей стали

Исполнение кольцевых миканитовых нагревателей в латуни

Увеличить фото

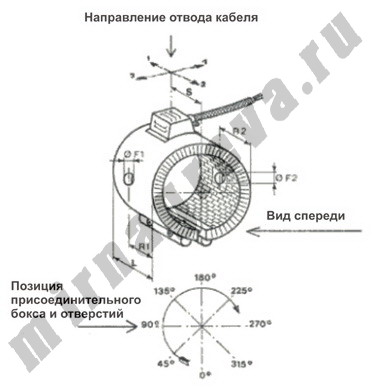

Керамические кольцевые нагреватели предназначены для использования при высоких нагрузках на поверхность до макс. 8 Вт/cм² и рабочей температуре до 700 °C. Два варианта подключения: кабель изнутри наружу клеммная коробка на элементе Основные характеристики Оболочка из нержавеющей стали 1.4301 Мощность 4-8 Вт/cм² Рабочая температура до 700 °C Диаметр более 70 мм

Для заказа керамического кольцевого нагревателя, пожалуйста, обязательно укажите следующие данные:

• Диаметр (D)
• Длина (L)
• Подводимое напряжение
• Мощность
• Кабельный отвод – направление (1-2-3-4)
• Длина кабеля в мм

Данные для отверстия:

• Позиция в градусах, расстояния (R)
• Диаметр (F)


Подобрать аксессуары для кольцевого керамического нагревателя

Рамочные нагреватели

Плоские нагреватели для экструдера

Увеличить фото

Плоские нагреватели применяются для обогрева деталей оборудования в промышленности, особенно в оборудовании для переработки пластмассы. Кроме того, с их помощью можно обогревать все металлические контейнеры и ванны с ровными поверхностями, использующиеся в промышленности.

Максимальная рабочая температура рамочных нагревателей составляет 300°C. Из-за высокой температуры необходимо использовать только специальные термостойкие провода. Максимальная нагрузка на поверхность нагревателя не должна превышать 3,5 Вт/см2.

Плоский нагреватель должен быть закреплён на нагреваемом инструменте путём кинематического замыкания таким образом, чтобы поверхности были прочно прижаты друг к другу. Это осуществляется с помощью стальной зажимной панели; в противном случае нагревательный элемент перегорит.

Подобрать аксессуары для плоского нагревателя для экструдера

Кольцевой нагреватель с охлаждающим радиатором (нагревательно-охладительная система)

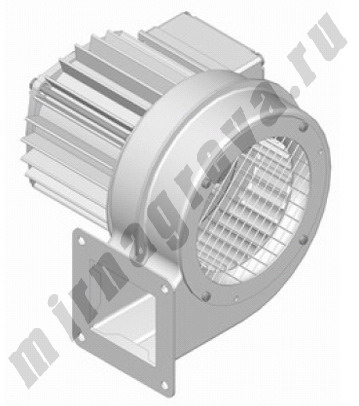

Кольцевой нагреватель с охлаждающим радиатором с или без интенсивного воздушного охлаждения используются в промышленности для нагрева и охлаждения металлических цилиндров экструдеров. Сначала цилиндр нагревается. По достижению рабочей температуры регулировочная температура отключает нагреватель, а фрикционное тепло, возникающее во время производственного процесса, обеспечивает необходимую температуру. При превышении рабочей температуры включается профланцованный вентилятор, и цилиндр экструдера охлаждается. Таким образом, достигается оптимальный температурный режим по всей длине пластифицирующего цилиндра.

Максимальная рабочая температура составляет 450°C. Из-за высокой температуры необходимо использовать только специальные термостойкие провода. Максимальная нагрузка на поверхность нагревателя не должна превышать 6 Вт/см2.

Охлаждающие ламели (при интенсивном воздушном охлаждении) и нагревательные элементы должны быть закреплены на нагреваемом цилиндре путём кинематического замыкания. Для этого необходимо демонтировать кольцевой нагреватель с охлаждающим радиатором, заранее собранный для транспортировки и отправки. При этом удаляется и поднимается (в зависимости от исполнения) верхняя полусфера охладительной рубашки, так чтобы можно было ослабить и снять стяжные болты. Затм можно снять защиту для транспортировки. Открытая таким образом нагревательно-охладительная система насаживается на цилиндр и слегка фиксируется стяжными болтами на ленточном нагревателе. Посте того, как верхняя полусфера закрывается или устанавливается обратно, можно выравнивать кольцевой нагреватель с охлаждающим радиатором. Стяжные болты фиксируются окончательно (момент вращения 15-20 Нм). После закрытия верхней полусферы охладительной рубашки нагревательно-охладительная система готова к эксплуатации без удаления проводных соединений. Необходимо обязательно следить за тем, чтобы с металлическими деталями и проводам не происходило никаких механических повреждений.

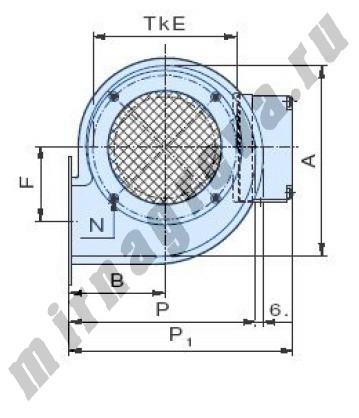

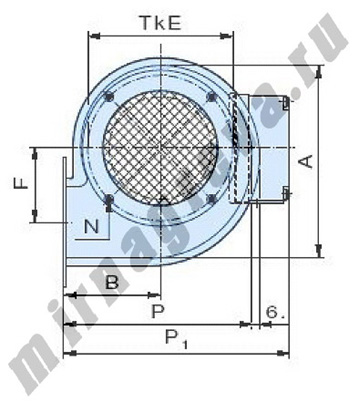

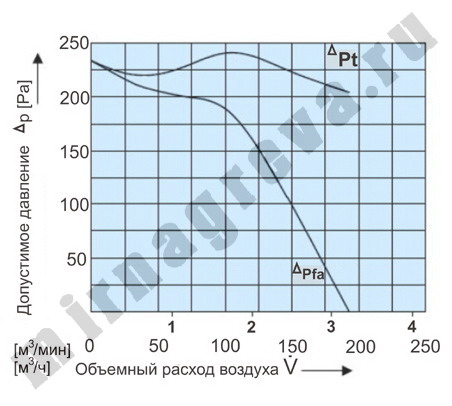

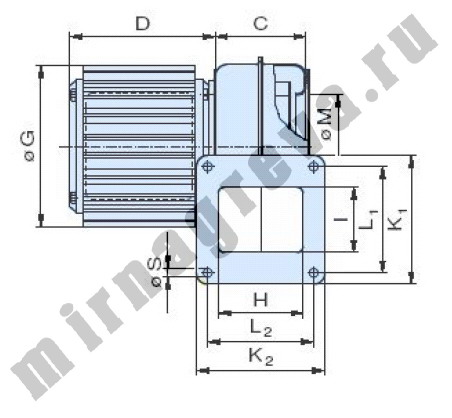

Тип 1. Объемный поток воздуха до 150 м³/ч

Тип 2. Объемный поток воздуха до 190 м³/ч

Кольцевые теплоизоляционные корпуса

В первую очередь теплоизоляционные корпуса служат для того, чтобы избежать потерь тепла и тем самым снизить расходы на затраты электроэнергии при обогреве оборудования и цилиндров. При этом время обогрева оборудования сокращается примерно на 50%. Кроме того, благодаря более низким температурам на поверхности повышается безопасность работы.

Теплоизоляционные корпуса состоят либо из одного металлического полукольца с изоляционным материалом внутри, либо из многослойной стеклоткани; с внешней стороны - защищающее от загрязнений покрытие.

При работе с корпусом из металлических полуколец температура не должна превышать 700°C, и 500°C при работе с гибкими изоляционными манжетами.

Указания по монтажу

Теплоизоляционные корпуса изготавливаются исключительно по заказу клиента. Просты в монтаже: благодаря наличию гибких манжет могут крепиться на крючки, оси или вертлюги.

Полукольца металлического корпуса соединяются между собой стяжными болтами, планками или уголками, которыми они также фиксируются на цилиндре.
