Строение патронного нагревательного элемента (пальчикового тэна)

1. Электронагревательный провод NiCr 80/20
2. Стержень из MgO
3. Чистый MgO с высокой степенью сжатия
4. Оболочка из стали
5. Керамическая головка
6. Проволочный вывод из никеля
7. Провод из чистого никеля, изолированный стекловолокном
8. Дно запаяно вольфрамовым электродом в инертном газе

Открыть стандартные размеры и основные характеристики патронных нагревателей

Стандартно соединяющий провод имеет длину 250 мм, состоит из многожильного кабеля из никеля и изолирован стекловолокном, электрическое подсоединение происходит вне нагревательного патрона (Type N).

Высокомощные нагревательные патроны - до 50 Вт/см²

Высокомощные нагревательные патроны отличаются высокой степенью уплотнения и тем самым особенно эффективной отдачей тепла. Нагреватели производятся с исключительно с отшлифованной поверхностью для h7/H7-установки. Нагревательный элемент наматывается на керамическую катушку, затем промежуточное пространство до оболочки патрона заполняется MgO . В заключение патрон сжимается и тем самым уплотняется. Преимуществом такой конструкции является малое расстояние между нагревательным элементом и оболочкой, в результате чего достигается очень хорошая теплопередача. Как правило, данные тэнп входят в состав термопластавтоматов следующих производителей:

• Asian Plastic Mashinery
• ATEC Plastics
• Autojectors
• Billion
• BM Biraghi
• Chen Hsong
• Ningbo Haitai Machinery Manufacture
• Chuan Lih Fa Machinery Works (CLF)
• Creator

Стандартные размеры и основные характеристики высокомощных нагревательных патронов

Нагревательные патроны средней мощности - от 5 до 15 Вт/см²

Нагревательные патроны средней плотности производят нагрев за счет спирали нагревательного элемента, которая проводится через дырочную керамику. Они особенно подходят для тех областей использования, которые не требуют большой нагрузки на поверхность (макс. 15 W/cm²) или очень большой длины нагревательных патронов.

Стандартный соединяющий провод: 250 мм изолированный стекловолокном многожильный кабель из никеля, прикрепленный снаружи (Type N).

По желанию патроны могут быть снабжены h7-поверхностью (только для стандартных нагревательных патронов высокой плотности).

A - поверхность
d – диаметр нагревательного патрона
I – длина нагревательного патрона
O – нагрузка на поверхность
P –мощность

Стандартные размеры и основные характеристики нагревательных патронов средней мощности, которые вы можете купить:

Нагревательные патроны малой мощности - до 5 Вт/см²

Нагревательные патроны малой мощности - это однополюсные нагревательные патроны, в которых нагревательные спирали (NiCr 80/20), которые встроены в высокосжатый MgO, находятся коаксиально (соосно, концентрично) в оболочке патрона. С одной стороны они связаны с соединяющим многожильным кабелем, с другой стороны - с днищем патрона (заземление).

Стандартные размеры и основные характеристики нагревательных патронов малой мощности, которые вы можете купить

Следующие опции, если они требуются, должны быть особо указаны в запросе и заказе:

• термочувствительный датчик
• соединяющий кабель ( соединяющий многожильный кабель , влагозащита , заземление )
• отвод ( угловой отвод , ввинчивающийся ниппель , фланец )
• защитная трубка
• распределение мощности

Типы подсоединения провода в ТЭНП (патронных нагревателях)

Type I

Электрическое контактирование происходит внутри нагревательного патрона. Преимущество: гибкая область отвода

Увеличить фото

Type N

Стандартное (нормальное) электрическое подсоединение происходит вне нагревательного патрона и защищено трубкой из стекловолокна, пропитанной силиконом. Преимущество: недорогое производство, любая длина кабеля по выбору.

Увеличить фото

Type F

Гибкий вариант внешне контактируемой "нормальной модели" Type N. Преимущество: место соединения защищено от изгиба керамическим колпачком, изготавливается из патронов-складских моделей, любая длина кабеля по выбору.

Увеличить фото

Влагозащита

Вместо того, чтобы заливать отвод патрона керамическим цементом или снабжать его керамической головкой, в качестве альтернативы могут быть реализованы другие виды концевой заделки, которые обеспечивают особую влагозащиту.

Закрытые тефлоновой пластиной нагревательные патроны выдерживают температуру до 260°C и должны использоваться в сочетании с изолированным тефлоном соединяющим многожильным кабелем. Преимущество: защита от влаги.

Увеличить фото

Залитые силиконом нагревательные патроны выдерживают температуру до 180°C и должны использоваться в сочетании с соединяющим многожильным кабелем, изолированным силиконом. Преимущество: защита от влаги.

Увеличить фото

Залитые эпоксидной смолой нагревательные патроны выдерживают температуру до 200°C и могут использоваться в сочетании с соединяющим многожильным кабелем, изолированным как силиконом, так и тефлоном. Преимущество: водонепроницаемость.

Увеличить фото

Подсоединение

Соединяющий многожильный гибкий провод (литца)

Наряду со стандартным ”многожильным кабелем из чистого никеля, изолированным стекловолокном” (< 260°C), в качестве альтернативы могут также использоваться и другие многожильные провода.

Возможны:

• Изолированный тефлоном многожильный кабель из чистого никеля выдерживает температуру до 260°C. Преимущество: водонепроницаемый.
• Изолированный силиконом никелированный многожильный кабель (только со стандартным соединяющим кабелем Type N), выдерживает температуру до 180°C. Преимущество: гибкий, водонепроницаемый.
• Высокотемпературный многожильный провод выдерживает температуру до 650°C. Преимущество: выдерживает высокие температуры.

Заземляющий провод

Могут быть вмонтированы заземляющие провода из практически всех типичных кабельных материалов.

Типы Термочувствительных датчиков

Стандартный многожильный теплопровод: 1000 мм,с тефлоновой изоляцией

Type TC1 (стандарт)

Точка замера заземлена на высоте основания патрона на оболочке. Преимущество: малое время реакции.

Type TC2.

Точка замера находится на высоте основания патрона вблизи оболочки (не заземлена). Преимущество: малая чувствительность к помехам

Type TC3.

Точка замера заземлена по центру в обогреваемой зоне оболочки патрона. Преимущество: малое время реакции.

Type TC3/D.

Точка замера заземлена по центру в обогреваемой зоне на оболочке патрона, концентрация мощности на обоих концах. Преимущество: малое время реакции, однородный температурный режим.

Type TC4.

Точка замера находится в центре в обогреваемой зоне близко к оболочке патрона (не заземлена). Преимущество: малая чувствительность к помехам.

Концевая заделка (отвод)

Угловой отвод

Type A.

D	6.5	8	10	12.5	16	20
L	13	16	20	25	32	40

D	6.5	8	10	12.5	16	20
L	13	16	20	25	33	40

Отвод соединяющего кабеля через оболочку патрона, залит керамикой. Преимущество: компактность, экономичность.



Type B.

Отводной блок. Преимущество:
крепость, возможна установка защитной трубки (см. защитная трубка), возможна газонепроницаемая версия.

Диаметр, мм	Длина, мм	Мощность
10	80	250
12.5	60	200
	80	250
	90	350
16	80	315
	100	500
	160	630
	180	800
	200	800
	250	1000
20	100	630
	160	800

Увеличить фото

Type C.

Угловая трубка. Преимущество:
компактность, возможна установка защитной трубки (см. защитная трубка).


Увеличить фото

Type D.

Гнутый отвод. Преимущество:
газонепроницаемость, возможна установка защитной трубки (см. защитная трубка).



Увеличить фото

Type E.

A	6.5	8	10	12.5	16	20



Увеличить фото

Ввинчивающийся ниппель

Диаметр	6,5	8	10	12,5	16	20
	1/4''		3/8''	1/2''	5/8''	3/4''
M (резьба)	M10 x 1	M12 x 1,5	M14 x 1,5	M16 x 1,5	M20 x 1,5	M27 x 1,5
	1/8"		1/4"	3/8"	1/2"	3/4"
G [мм]	7	9	9	10,5	13	13,8
H [мм]	3,5	4	4	4,5	5	6,6
I [мм]	12	14	17	19	24	30

Фланец

Фланцы, как правило, изготовляются по заказу клиента. Для некоторых диаметров (например, 31,8 мм) есть также стандартные типы.

Защитная трубка

Трубка из стекловолокна, пропитанная силиконом. Выдерживает температуру до 260°C (свыше 260°C трубка теряет гибкость), в наконечнике залита керамическим цементом. Преимущество: гибкость до 260°C.

Увеличить фото

Силиконовый кабель выдерживает температуру до 180°C. Преимущество: гибкость, выдерживает механические нагрузки, защита от влаги.

Увеличить фото

Трубка - проволочная оплетка. Закрепляется отрезком трубки или кольцом. Преимущество: гибкость, выдерживает механические нагрузки.



Гибкая металлическая витая трубка. Преимущество: выдерживает механические нагрузки.

Увеличить фото

Гофрированная трубка из стали. Преимущество: выдерживает механические нагрузки, газонепроницаемость

Увеличить фото

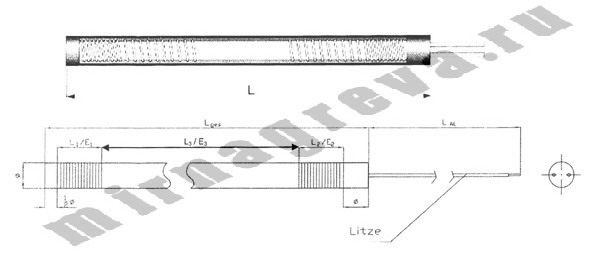

Распределение мощности

Как правило, производимая тепловая энергия не в одинаковой мере "хорошо" излучается вдоль длины патрона. Это приводит к неоднородному тепловому режиму вдоль оболочки патрона. Там, где это должно быть предотвращено, могут помочь нагревательные патроны с распределением мощности. Для этого на обоих концах определенной длины (L1 или L2) нагревательный элемент накручивается плотнее, благодаря чему в этих областях наблюдается относительное увеличение мощности (Доли мощности E1 и E2 в %, E1+E2+E3 = 100%).

Возможные конструкции:

Мощность больше на одном конце

• Больше мощность на обоих концах
• Больше мощность на одном конце
• Больше мощность в середине
• Больше мощность в определенной точке

Неактивные зоны: изменение температуры нагревателя

Нагрев отрезка за отрезком

Патронные нагреватели могут быть изготовлены с неактивными зонами, где температура не требуется в одной точке, или в нескольких, или в месте подсоединения выводов, чтобы не повредить их.

Различное напряжение: Двойное напряжение

С четырьмя выводами

Патронные нагреватели могут быть двухконтурными напряжением и с разной мощностью внутри одного нагревателя.

Специальные разработки

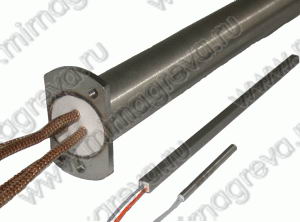

В этой главе представлены разработки нагревательных патронов для граничных областей применения, для того чтобы дать представление о том, что технически возможно в принципе.

Революционный патронный нагреватель с раздвоенным корпусом
Уникальный дизайн патронного нагревателя с раздвоенным корпусом обеспечивает независимое двустороннее расширение каждой половины нагревателя вплоть до стенок окружающего его отверстия. Максимальный контакт металла с металлом сказывается в улучшенной передаче тепла при нормальных условиях посадки от .005" до .007". Тепловое расширение обычных патронников дает ограниченный контакт нагревателя лишь с одной стороной отверстия. Уникальное расширение нагревателей с раздвоенным корпусом обеспечивает лучшую теплопередачу, более равномерное технологическое тепло, большую эффективность и сниженное потребление электричества.

Подробнее

"Мини" нагревательные патроны для плоскощелевых головок в литьевых машинах для пластмасс (экструдерах)
Особые характеристики: 230В, 1000 В(переменный ток)
Возможен угловой отвод и распределение мощности
Пример реализации: диаметр 4,0; длина 34 мм, 230В, 7Вт

Увеличить фото

"Макси" нагревательные патроны для приемников/реципиентов в прессах непрерывного литья алюминия
Особые характеристики: двухступенчатые, необогреваемая средняя зона, рабочая температура приемников до 450°C

Примеры реализации:

• диаметр 25,4; длина 1430 мм, 220В, 3830Вт
• диаметр 31,8; длина 1690 мм, 400В, 2x 2420Вт
• диаметр 31,8; длина 260 мм, 380В, 835Вт



Квадратичные нагревательные патроны для режущих ножей в упаковочных машинах

Примеры реализации:

• диаметр 6x6; длина70 мм, 48В, 60Вт
• диаметр 8x8; длина 315 мм, 230В, 650Вт



Саморегулирующийся патронный нагреватель
Настраивают свою мощность в соответствии с температурой. После достижения заданной температуры мощность постепенно спадает. Саморегулирующиеся патронные нагреватели обычно используются, чтобы предотвратить замерзание чего-либо, а также для разморозки или испарения конденсата. Такие нагреватели обычно маломощны, а их эффективность сравнима с традиционными патронными нагревателями. Мощность при 20°C (68°F) составляет около 95Вт при напряжении 230В. На открытом воздухе она стабилизируется около 140°C (284°F), потребляя около 35Вт.

Примеры реализации:

• диаметр 12, длина 165 мм, 95Вт, 230В, длина провода 2000мм, водонепроницаемые



Сервис

Инструкции по установке патронных нагревателей

• Керамические изоляционные материалы, входящие в состав нагревательных элементов, из-за гигроскопичных свойств поглощают влажность. Поэтому, как правило, мы посылаем наши нагревательные патроны в запаянных воздухонепроницаемых пластиковых пакетах. При незащищенном складировании на открытом воздухе перед вводом эксплуатацию обязательно проверьте сопротивление изоляции и в случае необходимости предусмотрите фазу высыхания (контролируемый пуск или сушильная печь).
• Изгиб находящихся снаружи мест соединений (тип соединения Type N) может привести к излому соединения и поэтому обязательно должен быть предотвращен.
• Максимально допустимая температура на оболочку патрона составляет 750°C. Но нужно знать, что температуры в области соединения должны быть значительно ниже указанного значения и в значительной мере определяют пригодность возможных типов соединений.
• Указанное номинальное напряжение превышать не рекомендуется из-за опасности перегрева нагревателя.
• Удельная мощность нагревателя рассчитывается исходя из условий работы нагревателя и теплосъёма нагреваемой поверхности. В целом можно сказать: чем лучше производимое тепло отходит от патрона или может направляться в обогреваемую рабочую деталь, тем выше может быть выбрана нагрузка на поверхность оболочки патрона.
• Указанная удельная мощности оболочки патрона до 50 W/cm² относится к использованию в термически оптимальных условиях монтажа. Поэтому рекомендуется использование конструкционных материалов, хорошо проводящих тепло, и точная установка патрона.
• Для наших h7-шлифованных нагревательных патронов с высокой плотностью мы рекомендуем H 7-отверстия по возможности с низкой высотой неровности поверхности.
• Ошибки в форме отверстий, поперечные отверстия или усадочные раковины затрудняют отток тепла и ведут к аккумуляции тепла, которая может вести к критическому частичному перегреву патронов.
• Области присоединения нагревательных патронов должны быть защищены от смазочных и чистящих средств и растворителей, т.к. они проникают в керамику и могут привести к короткому замыканию.
• Так как в каждом случае использования на практике есть параметры рабочей и внешней среды, которые не могут быть точно учтены в теории, мы рекомендуем тестировать нагревательные патроны в реальных рабочих условиях.

Процедура замера патронных нагревателей для нагрева металлических частей (при размещении в отверстиях)

1. Установить максимальную температуру, при которой будет работать обогреваемая часть.
2. Определить общую мощность, необходимую для достижения этой температуры.
3. Определить самый большой диаметр и длина патронного нагревателя, наилучшим образом подходящего по размерам обогреваемой части
4. Подсчитать количество нагревателей, необходимых для равномерного нагрева. Разделить общую мощность на количество патронных нагревателей для определения требуемой мощности каждого нагревателя.
5. Определить удельную мощность выбранного размера (3.14 * диаметр* длина = площадь. Мощность / Площадь = удельная мощность)
6. Определить посадку (вычесть минимальный внешний диаметр нагревателя из максимального внутреннего диаметра отверстия).
7. Если удельная плотность оказывается чрезмерной, можно исправить ее одним из трех способов:
   • использовать более плотную посадку
   • использовать больше или меньше нагревателей
   • использовать меньшую мощность и допустить более долгое время запуска

Установка подходящего патронного нагревателя

Патронный нагреватель не должен свободно входить в отверстие

Хотя сам нагреватель может выдержать очень высокие температуры, провод и соединение со стержневой проволокой не могут. Провод на нашем стандартном патронном нагревателе подходит только для 350 градусов Цельсия. Если Ваши провода будут подвергаться воздействию температур, превышающих 250 градусов Цельсия, мы предлагаем использовать нашу конструкцию CB, при которой используются керамические бусы на никелевой проволоке для совершенной высокотемпературной защиты.



Патронные нагреватели не должны "выглядывать" из отверстия

Одна из причин, по которой у патронных нагревателей обычно более высокая удельная мощность, чем у других нагревателей, в том, что они обычно устанавливаются так, что тепло быстро снимается с поверхности нагревателя. Если Ваш патронный нагреватель "выглядывает" из отверстия, только окружающий воздух может помочь Вам снять тепло, созданное нагревателем. Понятно, что метал - намного лучший проводник тепла, чем воздух. Такая установка может стать причиной раннего выхода из строя патронного нагревателя. Если часть Вашего нагревателя выходит за пределы установочного отверстия, убедитесь, что при заказе Вы определили необогреваемую зону на его конце.



Тонкости выемки. При использовании стержня в качестве средства выемки патронного нагревателя, используйте близкий по диаметру к самому патронному нагревателю

Когда патронный нагреватель зажат и его трудно вынуть, некоторые люди используют стержень, чтобы выдавить нагреватель. Если этот стержень слишком маленький, это может расплющить нагреватель и повредить форму.



5 наиболее распространённых причин поломки патронного нагревателя и методы продления его срока службы

1. Загрязнение: гидравлические жидкости и материалы сокращают срок службы большинства патронных нагревателей намного чаще, чем что-либо другое. В случаях, когда загрязнения избежать не удается, существуют конфигурации провода, которые могут помочь замедлить поступление загрязнений в нагреватель. При проблеме влажности можно использовать нагреватель на меньшем напряжении в течение нескольких минут, чтобы снизить риск замыкания элемента на корпусе, когда Вы включаете полную мощность.
2. Порча проводов из-за тепла: наши стандартные провода предназначены для 700 градусов Фаренгейта при оптимальных условиях. Этот показатель возрастает с увеличением силы тока, поэтому часто уменьшение мощности или увеличение напряжения решит проблему.
3. Порча проводов из-за большого движения: первый, самый простой и дешевый способ борьбы с этим - это использовать обжатые провода, а не опресованные. Обжатые провода подсоединяются изнутри и могут выдержать сгибание от точки выхода из патронного нагревателя. При опресованных проводах - к твердому никелевому проволочному проводу, выходящему из патронного нагревателя, припаивается стандартный токовый провод, место соединения покрывается высокотемпературной изолирующей обверткой. Другой возможный способ фиксации - использование гибкого шланга из нержавеющей стали, что снижает способность провода несколько раз изгибаться.
4. Неправильное использование: как было сказано ранее, если нагреваемая часть патронного нагревателя находится на воздухе в то время как оставшаяся часть погружена во что-то теплопроводящее, нагреватель преждевременно выйдет из строя. Если Вам нужно, чтобы какая-то часть нагревателя была снаружи, при заказе можно заранее определить холодную зону.
5. Слишком высокие мощность или напряжение: этих слов достаточно. Чем ниже удельная мощности, тем дольше прослужат Ваши патронные нагреватели. Всегда есть компромисс между временем запуска и сроком службы нагревателя.
